?L、S 和 X 頻段的ITAR隔離器和環行器RF-Labs
發布時間：2024-01-18 16:50:29 瀏覽：881

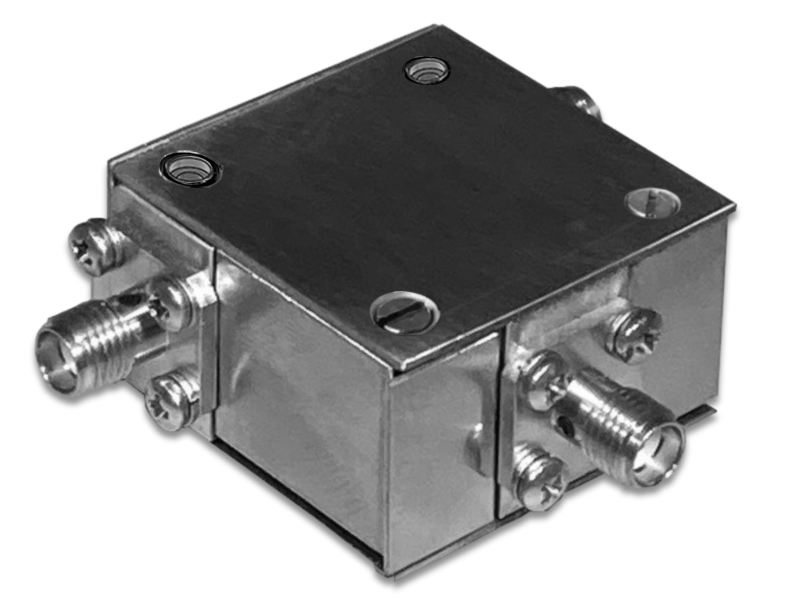

RF-Labs高功率循環器和隔離器具有不同的連接器配制，可以選擇用內部制造的50Ω端子來線接某個端口，最終形成隔離器。各種功能相互結合，可為最穩固的國防科技應用提供高寬比緊湊型、滿足軍用標準的解決方案。RF-Labs高功率循環器和隔離器能提供L、S和X頻率段機械設備和電氣配制。
特征與優勢
致力于固態功率放大器(SSPA)設計制作通過認證溫度相對穩定的SSPA隔離器和循環器
具有多種機械選項可選擇，而且能夠以L、S和X頻率段特定頻率段提供
在馬里蘭州索爾茲伯里的生產基地制造和設計
符合美國ITAR標準規定
L 波段性能 |
L波段功率環行器 | 表現 |
零件號 | CA10001200P3KS |
工作頻率 | 1.00 - 1.20GHz |
合格溫度 | -25至+ 95 ℃ |
驗收溫度 | -25至+ 85 ℃ |
插入損耗 | 最大 0.30 分貝 |
隔離 | 20 dB 分鐘（終止時負載測量 > 20dB) |
回波損耗 (SMA) | 最小 19 分貝 |
功率處理 | 3kW 峰值 10% 直流 |
標量 | 標稱90克 |
|
L 波段電源隔離器 | 表現 |
零件號 | IA10001200P3KS |
工作頻率 | 1.00 - 1.20GHz |
合格溫度 | -25至+ 95 ℃ |
驗收溫度 | -25至+ 85 ℃ |
插入損耗 | 最大 0.30 分貝 |
隔離 | 最小 20 分貝 |
回波損耗 (SMA) | 最小 19 分貝 |
功率處理 | FWD 3kW 峰值 10% 直流，加速反向至150W |
標量 | 標稱100克 |
|
S 頻段性能 |
|
S波段高功率環行器 | 表現 |
零件號 | CA31003500P3KS |
工作頻率 | 3.10 - 3.50 GHz |
合格溫度 | -25 至 +95°C |
驗收溫度 | -20 至 +85°C |
插入損耗 | 最大 0.30 分貝 |
隔離 | 最小 20 dB（當負載測量 > 20 dB 時終止） |
回波損耗 (SMA) | 最小 19 分貝 |
功率處理 | 3kW 峰值 10% 直流 |
標量 | 標稱75克 |
|
S 波段高功率隔離器 | 表現 |
零件號 | IA31003500P3KS |
工作頻率 | 3.10 - 3.50 GHz |
合格溫度 | -25 至 +95°C |
驗收溫度 | -25 至 +85°C |
插入損耗 | 最大 0.30 分貝 |
隔離 | 最小 20 分貝 |
回波損耗 (SMA) | 最小 19 分貝 |
功率處理 | 正向 3kW 峰值 10% DC，反向加速至 150W |
標量 | 標稱85克 |
|
X 波段性能 |
|
X波段高功率環行器 | 表現 |
零件號 | CB800012000P300S |
工作頻率 | 8.0 - 12.0 GHz |
合格溫度 | -55 至 +95°C |
驗收溫度 | -45 至 +85°C |
插入損耗 | 最大 0.35 分貝 |
隔離 | 最小 20 dB（當負載測量 > 20 dB 時終止） |
回波損耗 (SMA) | 最小 19 分貝 |
功率處理 | 300W 峰值 80W 平均 |
標量 | 標稱15克 |
|
X 波段高功率隔離器 | 表現 |
零件號 | IB800012000P300S |
工作頻率 | 8.0 - 12.0 GHz |
合格溫度 | -55 至 +95°C |
驗收溫度 | -45 至 +85°C |
插入損耗 | 最大 0.35 分貝 |
隔離 | 最小 20 分貝 |
回波損耗 (SMA) | 最小 19 分貝 |
功率處理 | 300W 峰值 80w 平均轉速 高達 30W |
標量 | 標稱17克 |
