AD9680BCPZ-1000雙通道14位1GSPS模數轉換器 代理現貨
發布時間：2019-02-20 15:56:21 瀏覽：1662
AD9680BCPZ-1000是一款雙通道、14位、1 GSPS模數轉換器(ADC)。 該器件內置片內緩沖器和采樣保持電路，專門針對低功耗、小尺寸和易用性而設計。 該器件設計用于高達2 GHz的寬帶模擬信號采樣。 AD9680針對寬輸入帶寬、高采樣速率、出色的線性度和小封裝低功耗而優化。
|
品牌
|
型號
|
貨期
|
庫存
|
|
ADI
|
AD9680BCPZ-1000
|
1周
|
50
|
如若您需要購買AD9680BCPZ-1000，請點擊右側客服聯系我們！！！
這款雙通道ADC內核采用多級、差分流水線架構，并集成了輸出糾錯邏輯。 每個ADC均具有寬帶寬輸入，支持用戶可選的各種輸入范圍。 集成基準電壓源可簡化設計。
模擬輸入和時鐘信號均為差分輸入信號。各ADC數據輸出內部連接到兩個數字下變頻器(DDC)。各DDC最多由五個級聯信號處理級組成：12位頻率轉換器(NCO)以及四個半帶抽取濾波器。默認會旁路DDC。
除了DDC模塊，AD9680還具備其他功能，能夠簡化通信接收機的自動增益控制(AGC)。 利用ADC的快速檢測輸出位，可編程閾值檢測器可以監控輸入信號功率。 如果輸入信號電平超過可編程閾值，快速檢測指示器就會變為高。 由于該閾值指示器的延遲極短，因此用戶能夠快速調低系統增益，從而避免ADC輸入端出現超量程現象。
用戶能將子類1 JESD204B高速串行輸出配置為1、2或4通道，具體取決于DDC配置和接收邏輯器件的可接受通道速率。 通過SYSREF±和SYNCINB±輸入引腳，可提供多器件同步支持。
AD9680BCPZ-1000具有靈活的掉電選項，在需要時可以明顯降低功耗。 這些特性均可通過1.8 V 至3.3 V三線式SPI進行編程。
AD9680BCPZ-1000采用64引腳無鉛LFCSP封裝，額定溫度范圍為?40 ℃至+85 ℃工業溫度范圍。 該產品受美國專利保護。
產品聚焦
-
較寬的全功率帶寬，支持高達2 GHz的IF信號采樣。
-
提供可編程輸入端的緩沖輸入，簡化了濾波器設計和實施。
-
四個集成式寬帶抽取濾波器和數控振蕩器(NCO)模塊支持多頻段接收器。
-
靈活的串行端口接口(SPI)控制各種產品特性和功能，滿足特定系統要求。
-
可編程快速超量程檢測。
-
9mm x 9mm 64引腳LFCSP封裝
AD9680BCPZ-1000應用
-
通信
-
分集多頻段、多模數字接收器
3G/4G、TD-SCDMA、W-CDMA、GSM、LTE
-
通用軟件無線電
-
超寬帶衛星接收器
-
儀器儀表
-
雷達
-
信號情報(SIGINT)
-
DOCSIS 3.0 CMTS上游接收路徑
AD9680BCPZ-1000優勢和特點
-
JESD204B（子類1）編碼串行數字輸出
-
1 GSPS時每通道總功耗：1.65 W（默認設置）
-
SFDR = 85 dBFS (340 MHz)，80 dBFS (1 GHz)
-
SNR = 65.3 dBFS（340 MHz，AIN = ?1.0 dBFS）；60.5 dBFS（1 GHz，AIN = -1.0 dBFS）
-
ENOB = 10.8 位(10 MHz)
-
DNL = ±0.5 LSB
-
INL = ±2.5 LSB
-
噪聲密度 = -154 dBFS/Hz (1 GSPS)
-
直流電源：1.25 V、2.5 V和3.3 V
-
無失碼
-
ADC內部基準電壓源
-
靈活的輸入范圍
-
AD9680-1000： 1.46 V p-p至1.94 V p-p（標稱值1.70 V p-p）
-
AD9680-500： 1.46 V p-p至2.06 V p-p（標稱值2.06 V p-p）
-
可編程端接阻抗
-
2 GHz可用模擬輸入全功率帶寬
-
95 dB通道隔離/串擾
-
幅度檢測位支持實現高效AGC
-
每通道2個集成式寬帶數字處理器
-
差分時鐘輸入
-
整數時鐘分頻值：1、2、4或8
-
靈活的JESD204B通道配置
-
小信號擾動

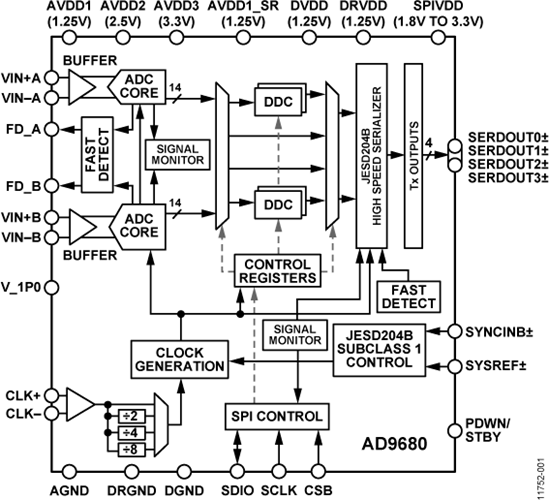

AD9680BCPZ-1000示意圖
