MD662H高速DAC芯片原裝庫存
發布時間:2019-11-15 14:07:33 瀏覽:8123
MD662H是EUVIS公司的高速DAC芯片,該芯片是12位雙數據采樣率(DSR)數字模仿轉換器(DAC)集成的多路復用器,每個位DAC的比率為4:1,DAC模擬輸出呈現采樣率的兩倍時鐘輸入率,3.5 W的功率耗費,并且TQFP包與暴露墊提高接地和散熱
MD662H高速DAC芯片的互補輸出有50 w輸出返回終端,互補除以2,除以4鐘LVDS輸出的數據同步,數字數據輸入與100歐姆的LVDS芯片上終端電阻。最小化缺點動力和完成高線性度,DAC是依據4比特分紅8位R-2R架構。
MD662H高速DAC芯片重要參數
分辨率:12-bit
采樣率:8Gsps
多路復用:4:1
雜散:50dB
信噪比:
有效位:11bit
功耗:3.5W
溫度范圍:-40~85℃

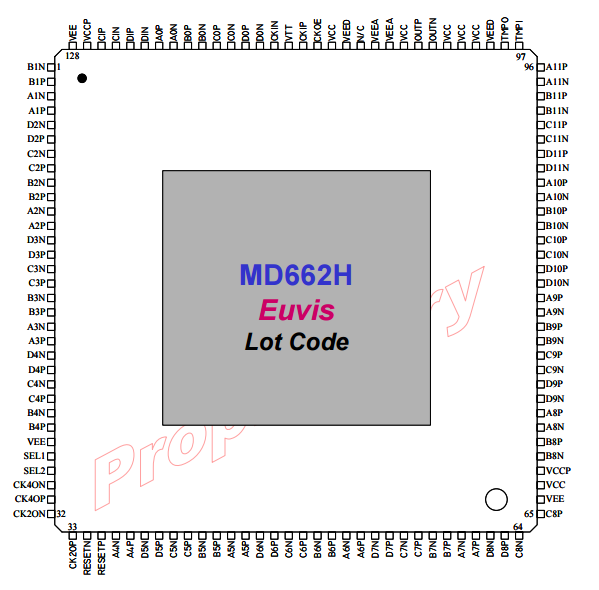

封裝:TQFP128
深圳市立維創展科技是EUVIS公司的代理經銷商,提供EUVIS公司的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品,以及高速采集板卡、動態波形發生器產品。其高速DAC芯片采樣率達到10Gsps,超高性價比,完全滿足測試、航空航天、雷達、軍事等應用要求。歡迎咨詢
