在電子電路設計中我們經常能夠 看見電阻器，在電源電路中起著分壓限流的作用。那么零歐電阻器在電源模塊中起著怎樣的作用？
1、調試與兼容作用
在設計構思PCB板經常必須充分考慮兼容性問題，是因為一塊電源模塊做好后是固定不動的。要是在設計構思時沒有充分考慮兼容性，在電源模塊調試階段會給工程師造成諸多不便。如芯片的某一個引腳具有兩項功能，可是這兩項功能不可以同時工作，為了更好地在同一塊電源模塊上完成能夠 挑選驅動哪個期間，能夠 在連接蜂鳴器和LED的線路上加上零歐電阻器，根據電焊焊接哪一條通路上的零歐電源電路來確定驅動蜂鳴器或是LED燈。
2、布線作用
在PCB布局布線階段，很多時候會碰到布線往往是走不通的情況，尤其是在電源模塊面積小，連線多及層數少的情況下。要是遇到某一根連線必須繞很大一圈才可以連通，考慮一下是否根據連接一個零歐電阻器就可以輕輕松松跳過面前的導線而不是繞一大圈線路。
3、預留電阻器
倘若在電源模塊設計階段，某一個位置不確定必須連上多大電阻值的電阻器，能夠 在該位置上空出電阻器的電焊焊接位置并焊上零歐電阻器。在實際上電源電路調試時能夠 方便的變更不同電阻值的電阻器，調試完確定電阻值參數后再連上合適的電阻器。
4、測試電流量
在設計構思完電路系統后，通常必須測試整體電源模塊運行時的功能損耗是多少。基本的做法是根據測試電流量然后運用電流計算功能損耗，而測試電流量的方式 通常是把電流表串進電源電路中測量。要是在必須測量電流量的地方放置一個零歐電阻器，當必須測量時就把電阻器去掉，把電流表連上。正常情況下工作時，可以直接焊上零歐電阻器即可。
5、噪聲抑制
零歐電阻能夠有效性抑制環路電流量，使噪聲取得抑制。事實上零歐電阻并不是真的是沒有特性阻抗，只有超導體才能夠真的做到零特性阻抗。因此零歐電阻在全部頻帶上其實都起著衰減的作用。
6、安全保護
在許多電源模塊上隨處可見有很多插針，必須用跳線帽端接，或運用撥碼開關控制電路是不是閉合。這兩種方法盡管在調試階段會較為方便，可是在制成產品時最好是盡量少用。因為在高頻電路中，空置的插針相當于天線，非常容易使信號遭受干擾。
7、充當電容器電感器
在高頻電路系統中，零歐電阻與外部電路性能匹配狀況下能夠充當一個小的電容器或是電感器，能夠很好的處理EMC問題。例如地與地之間，或是電源模塊和芯片引腳之間。
8、地線隔離
在芯片設計之中，數字集成電路的地稱之為AVSS，數字集成電路的地稱之為VSS。AVSS和VSS在芯片內部結構通常是要分開的，因為分開底線能夠防止數字集成電路和數字集成電路在工作時電流量信號相互之間干擾。可是在板級上地線最終通常是連接在一起的，假如讓芯片AVSS和VSSPIN先經過零歐電阻再連接在一起能夠起著一定的隔離作用。
深圳市立維創展科技是一家專注代理經銷商，主要提供微波功率放大器芯片和進口電源模塊產品，代理品牌包含AMCOM、PICO、Cyntec、CUSTOM MMIC、RF-LAMBDA、ADI、QORVO、MA-COM、SOUTHWEST西南微波等，立維創展致力為客戶提供高品質、高質量、價格公正的微波元器件產品。

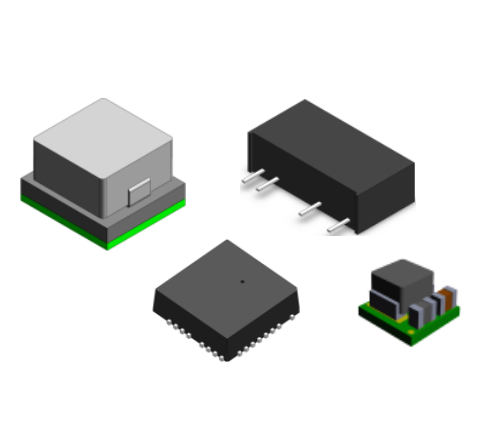

立維創展代理電源模塊品牌包括：PICO、Cyntec、GAIA、VICOR、LINEAR、ARCH，產品原裝進口，質量保證，歡迎咨詢。
