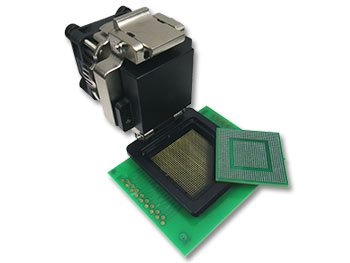

Ironwood Electronics高帶寬應用40GHz彈性體BGA插座
發布時間：2020-12-18 16:39:07 瀏覽：1589
Ironwood Electronics高帶寬應用GHz BGA和QFN/MLF插座為小型、經濟高效的ZIF（零插入力）插座的原型和測試應用提供了出色的信號完整性。Ironwood Electronics插座支持間距小至0.3mm。
Ironwood Electronics插座中用作IC封裝和電路板之間接觸器的z軸導電彈性體是一個低電阻（<；0.05歐姆）連接器。彈性體由間距小的鍍金絲基體和柔軟的硅橡膠絕緣片組成。鍍金的銅線從有機硅晶片的上下表面突出數微米。自感值為0.06nh。每個觸點的電流容量為2A，彈性體的工作溫度范圍為-35C至125C。多條鍍金導線嵌入彈性體中，頂部為IC器件的每個焊球，底部為PCB焊盤，形成一條電氣通路。每一條線路都可以很容易地承載一個典型的IC電源負載，并產生一條干凈的信號通路。
Ironwood Electronics是美國著名的高可靠性試驗臺產品制造商。產品已通過ISO9001：2015，RoHS和ITAR認證。IronwoodElectronics電子產品系列包括插座，適配器，測試系統定制等。 Ironwood Electronics產品，在中國區銷售與技術服務支持。歡迎咨詢。
詳情了解Ironwood Electronics微波請點擊：http : //www.lunliu2.cn/public/brand/45.html
或聯系我們的銷售工程師：0755-83050846 QQ：3312069749
*部分產品型號請咨詢我們的銷售工程師。
40GHz彈性體BGA插座SG25-2xxx（0.4mm，0.5mm，0.65mm間距）
零件 | 上 | 最大 | 芯片尺寸 | IC尺寸 | IC尺寸 | IC | IC | IC球 | IC球最大 | IC總 | IC球 | IC球 |
編號 | 節距 | 針數 | X | Y | 公差 | 陣列 | 陣列 | 高 | 高度 | 高度 | 共面度 | 直徑 |
| （mm） |
| （mm） | （mm） | （mm） | X | Y | 最小值（mm） | （mm） | 最大值（mm） | （mm） | 最大（mm） |
SG25-BGA-2000 | 0.4 | 1156 | 14 | 14 | 0.1 | 34 | 34 | 0.15 | 0.23 | 1 | 0.08 | 0.3 |
SG25-BGA-2001 | 0.4 | 1292 | 14 | 15.5 | 0.1 | 34 | 38 | 0.06 | 0.25 | 1.31 | 0.05 | 0.25 |
SG25-BGA-2002 | 0.4 | 256 | 7 | 7 | 0.07 | 16 | 16 | 0.14 | 0.24 | 2 |
| 0.3 |
SG25-BGA-2003 | 0.4 | 479 | 8.5 | 10.5 | 0.1 | 20 | 25 | 0.1 |
| 0.8 | 0.1 | 0.25 |
SG25-BGA-2004 | 0.4 | 20 | 1.66 | 1.97 | 0.03 | 4 | 5 | 0.17 |
| 2 | 0.08 | 0.3 |
SG25-BGA-2005 | 0.4 | 240 | 6.064 | 6.464 | 0.03 | 15 | 16 | 0.17 | 0.23 | 0.6 | 0.03 | 0.29 |
SG25-BGA-2006 | 0.4 | 169 | 5.631 | 5.495 | 0.025 | 13 | 13 | 0.176 | 0.24 | 0.598 | 0.03 | 0.31 |
SG25-BGA-2008 | 0.4 | 100 | 4.4 | 4.4 | 0.1 | 10 | 10 | 0.16 | 0.22 | 1 | 0.08 | 0.3 |
SG25-BGA-2009 | 0.4 | 841 | 12 | 12 | 0.1 | 29 | 29 | 0.125 |
| 2.5 | 0.15 | 0.25 |
SG25-BGA-2012 | 0.35 | 1064 | 15 | 15 | 0.1 | 61 | 61 | 0.116 |
| 0.753 | 0.08 | 0.25 |
SG25-BGA-2013 | 0.4 | 289 | 7 | 7 | 0.1 | 17 | 17 | 0.12 | 0.25 | 1.2 | 0.08 | 0.3 |
SG25-BGA-2014 | 0.4 | 441 | 9 | 9 | 0.05 | 21 | 21 | 0.125 | 0.205 | 0.8 | 0.08 | 0.29 |
SG25-BGA-2015 | 0.35 | 127 | 4.103 | 4.35 | 0.08 | 16 | 17 | 0.183 | 0.187 | 0.595 | 0.08 | 0.27 |
SG25-BGA-2016 | 0.35 | 54 | 2.76 | 2.76 | 0.04 | 13 | 8 | 0.15 | 0.21 | 0.53 | 0.05 | 0.28 |
SG25-BGA-2018 | 0.4 | 64 | 4 | 4 | 0.1 | 8 | 8 | 0.13 | 0.23 | 0.8 | 0.1 | 0.3 |
SG25-BGA-2019 | 0.4 | 63 | 3.868 | 3.068 | 0.025 | 9 | 7 | 0.16 | 0.22 | 0.69 | 0.05 | 0.3 |
SG25-BGA-2021 | 0.4 | 25 | 2 | 2 | 0.03 | 5 | 5 | 0.13 | 0.17 | 0.5 | 0.05 | 0.25 |
SG25-BGA-2029 | 0.4 | 253 | 7 | 7 |
| 19 | 19 | 0.044 | 0.188 | 0.738 |
| 0.28 |
SG25-BGA-2030 | 0.35 | 56 | 3.528 | 3.137 | 0.025 | 8 | 7 | 0.15 | 0.21 | 0.69 | 0.05 | 0.25 |
SG25-BGA-2031 | 0.4 | 28 | 2 | 3.5 | 0.1 | 4 | 8 | 0.14 | 0.24 | 1 | 0.08 | 0.3 |
