MSN12AD20-MQ電源模塊現貨庫存
發布時間:2022-02-11 17:26:33 瀏覽:1863
MSN12AD20-MQ是款高頻率、高功率密度、完整性的DC/DC電源模塊。PWM控制器、功率MOSFET和大部分適用零部件集成在一個混合封裝中。
MSN12AD20-MQ的特性包括恒定接通時間(COT)控制模式,該模式提供迅速瞬態響應,優化回路穩定性。除此之外,MSN12AD20-MQ是一個便于使用的DC/DC電源模塊,它只需要輸入/輸出電容器、一個分壓電阻器、一個過電流保護電阻器和一個模式管腳電阻器就能正常運行。
MSN12AD20-MQ精巧緊湊的規格尺寸可以根據PC板底部或頂部的區域進行高密度負載控制,以減少區域和使用面積。MSN12AD20-MQ主要用于標準表面貼裝設備的自動組裝,并滿足無鉛和RoHS標準。
特征:
高功率密度功率模塊;
典型負載:0.6V~2.5V時為20A;
典型負載:2.5V~5.5V以上15A;
輸入電壓范圍從4.5V到15V;
輸出電壓范圍從0.6V到5.5V;
在12Vin至5Vout時,96%的峰值工作效率;
保護(非閉鎖OCP、UVP、UVLO、OTP和OVP閉鎖);
差分輸出電壓監測;
可編程軟啟動;
預偏置輸出;
強制性CCM操作;
電源模塊良好指示;
輸出電壓跟蹤;

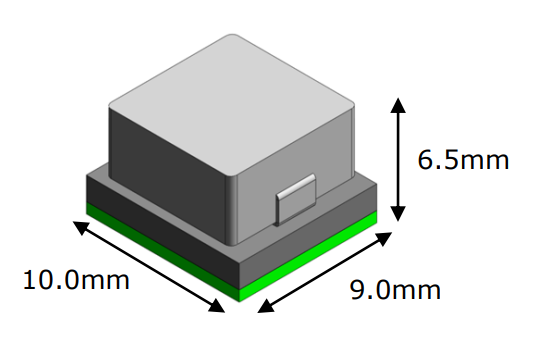

規格尺寸10.0mmx9.0mmx6.5mm;
無鉛(滿足RoHS);
MSL3245oC回流焊;
應用領域:
通用性Buck-DC/DC變換器;
直流電分布式電源系統;
電信網絡和網絡設備;
服務器系統;
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec電源模塊請點擊:http://www.lunliu2.cn/brand/16.html
或點擊右側在線咨詢聯系我們!
