LMZ21701SILR電源模塊替代方案MUN12AD01-SH

發布時間：2022-02-16 17:18:04 瀏覽：1197

TI的非隔離DC-DC電源模塊LMZ21701，以其簡單的結構，僅需一個輸入電容，一個輸出電容，一個軟啟動電容和兩個電阻就可以完成基本的DC-DC電路搭建。電性參數如下：

工作電流	輸入電壓	輸出電壓	封裝尺寸
1A	3~17V	0.9~6V	3.53.51.75mm

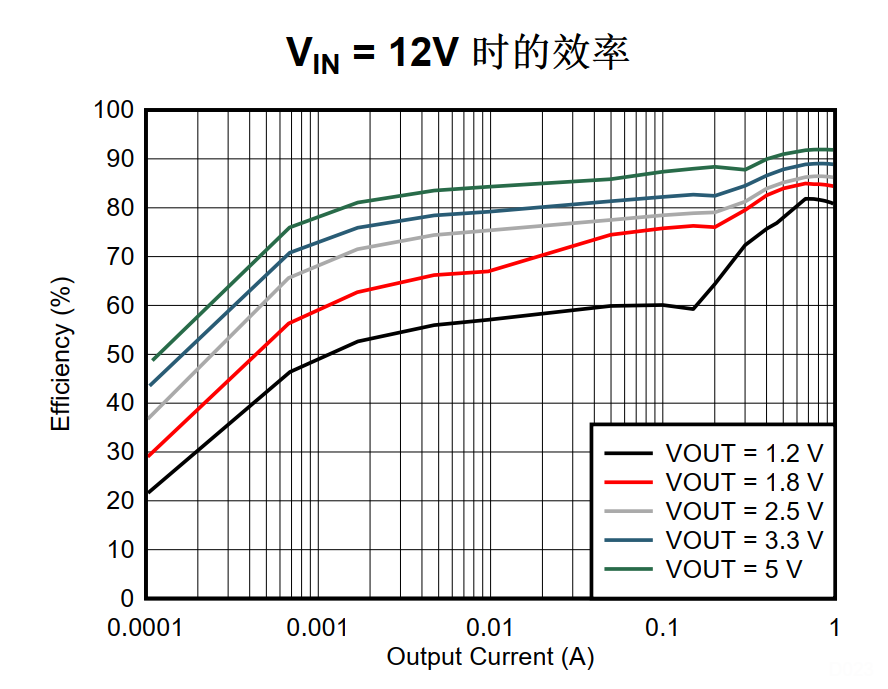

一些智能或便攜產品，由于空間緊湊，而希望更方便快捷地實施供電方案，則通常采用這樣的模塊產品。典型的輸入12V電壓應用，不同的輸出轉換均擁有優秀的電源效率。

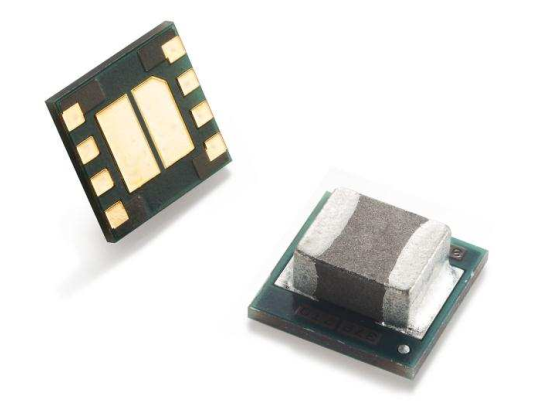

這個LMZ21701的封裝圖片參考如下：

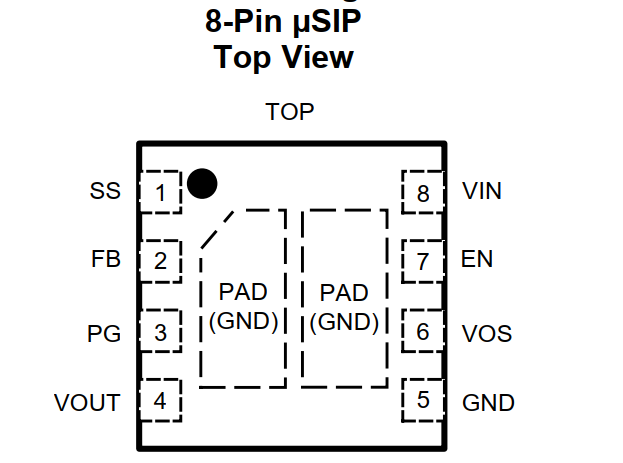

引腳定義如下圖：

而實際從TI原廠，到市場渠道，這個物料停產很久了。

與之實現pin to pin 替代使用的產品，如臺達Cyntec旗下產品MUN12AD01-SH，電性能參數如下：

工作電流	輸入電壓	輸出電壓	封裝體積
1A	4.5~17V	1.0~5.0V	3.53.51.7mm

同樣，MUN12AD01-SH具備優秀的電源特性，典型應用如下圖：

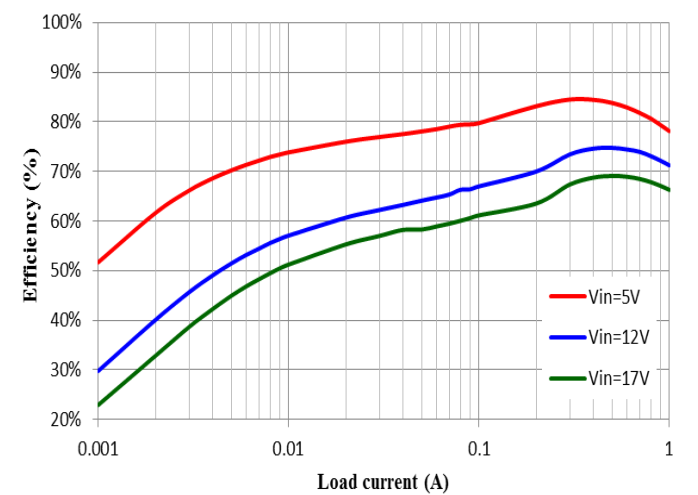

典型12V輸入的電路效率如下圖：

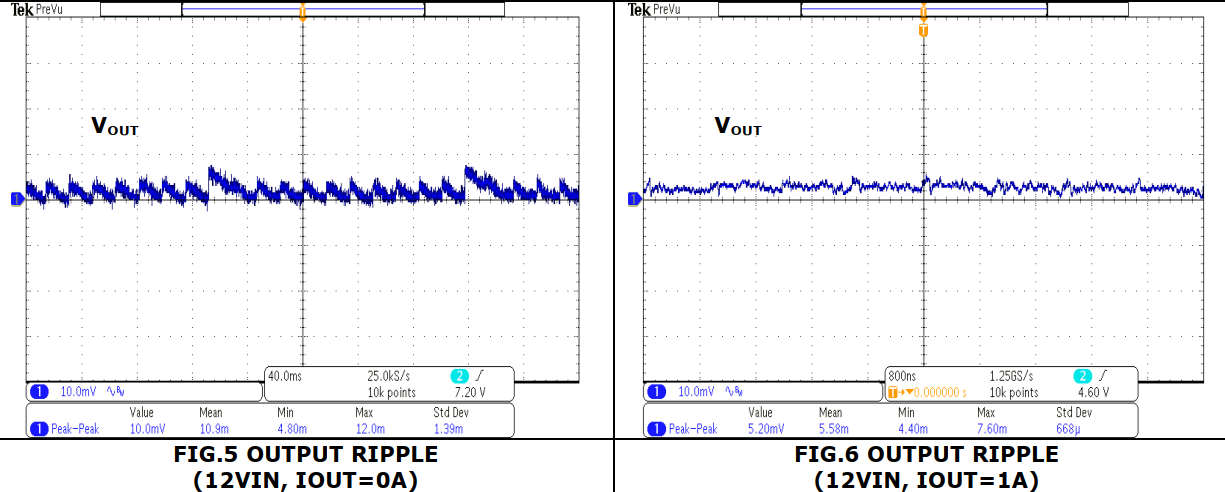

在紋波方面，這顆MUN12AD01-SH也可以具備極佳表現：

目前Cyntec供貨十分充足，如需要了解更多資料，歡迎與我們的銷售工程師聯系。

深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。

詳情了解Cyntec請點擊：http://www.lunliu2.cn/brand/16.html
