LTC6363低功率差分運算放大器ADI
發布時間：2024-08-06 09:35:07 瀏覽：5457
LTC6363系列是Analog Devices
Inc.(ADI)推出的一款低功率差分運算放大器，專為驅動SAR(逐次逼近寄存器)模數轉換器(ADC)而設計。該系列包括四個型號：LTC6363、LTC6363-0.5、LTC6363-1和LTC6363-2，每個型號都具有全差分、低功耗和低噪聲的特點，并且配備了軌到軌輸出。
LTC6363是一款獨立的差分放大器，用戶可以通過四個外部電阻來設置其增益。而LTC6363-0.5、LTC6363-1和LTC6363-2則具有內部匹配電阻，分別提供0.5V/V、1V/V和2V/V的固定增益。這些固定增益放大器通過精密激光調整的片內電阻，確保了精確和超穩定的增益以及出色的共模抑制比(CMRR)性能。
應用領域：
- 20位、18位和16位SAR ADC驅動器
- 單端轉差分轉換
- 低功耗ADC驅動器
- 電平轉換器
- 差分線路驅動器
- 電池供電的儀器儀表
特性：
- 用戶可設置增益或固定增益：0.5V/V、1V/V或2V/V
- 輸入端折合噪聲：2.9nV/√Hz
- 最大電源電流：2mA
- 最大增益誤差：45ppm
- 最大增益誤差漂移：0.5ppm/°C
- CMRR：94dB(最小值)
- 最大失調電壓：100μV
- 最大輸入失調電流：50nA
- 快速建立時間：720ns至18位、8VP-P輸出
- 電源電壓范圍：2.8V(±1.4V)至11V(±5.5V)
- 差分軌到軌輸出
- 輸入共模范圍包括地電壓
- 低失真：118dB SFDR(2kHz，18VP-P時)
- 增益帶寬積：500MHz
- -3dB帶寬：35MHz
- 低功耗關斷：20μA(VS = 3V)

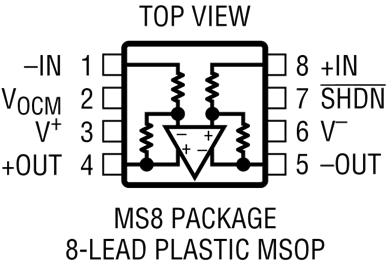

- 封裝：8引腳MSOP和2mm x 3mm 8引腳DFN
型號：
| TUBE | TAPE AND REEL | PART MARKING* | PACKAGE DESCRIPTlON | TEMPERATURE RANGE |
| LTC6363IMS8#PBF | LTC6363IMS8#TRPBF | LTGSQ | 8-Lead Plastic MS0P | -40℃ to 85℃ |
| LTC6363HMS8#PBF | LTC6363HMS8#TRPBF | LTGSQ | 8-Lead Plastic MSOP | -40°℃ to 125℃ |
| LTC6363IMS8-0.5#PBF | LTC6363IMS8-0.5#TRPBF | LTGST | 8-Lead Plastic MSOP | -40℃ to 85℃ |
| LTC6363HMS8-0.5#PBF | LTC6363HMS8-0.5#TRPBF | LTGST | 8-Lead Plastic MSOP | -40℃ to 125℃ |
| LTC6363IMS8-1#PBF | LTC6363IMS8-1#TRPBF | LTGSR | 8-Lead Plastic MSOP | -40℃ to 85℃ |
| LTC6363HMS8-1#PBF | LTC6363HMS8-1#TRPBF | LTGSR | 8-Lead Plastic MSOP | -40℃ to 125℃ |
| LTC6363IMS8-2#PBF | LTC6363IMS8-2#TRPBF | LTGSS | 8-Lead Plastic MSOP | -40℃ to 85℃ |
| LTC6363HMS8-2#PBF | LTC6363HMS8-2#TRPBF | LTGSS | 8-Lead Plastic MSOP | -40℃ to 125℃ |
| Lead Free Finish |
| TAPE AND REEL(MINI) | TAPE AND REEL | PART MARKING* | PACKAGEDESCRIPTION | TEMPERATURE RANGE |
| LTC6363IDCB#TRMPBF | LTC6363IDCB#TRPBF | LGVG | 8-Lead (2mm x3mm)Plastic DFN | -40℃ to 85℃ |
| LTC6363HDCB#TRMPBF | LTC6363HDCB#TRPBF | LGVG | 8-Lead (2mm x3mm)Plastic DFN | -40℃ to 125℃ |
| LTC6363IRD#PBF | LTC6363IRD#TRPBF | LHJW | 16-Lead (3mmx 3mm)Plastic LFCSP | -40℃ to 85℃ |
| LTC6363HRD#PBF | LTC6363HRD#TRPBF | LHJW | 16-Lead (3mm x 3mm)Plastic LFCSP | -40℃ to 125°℃ |
