?MUN12AD03-SEC原位替代TPS82084/TPS82085
發布時間：2025-04-14 16:24:00 瀏覽：160
TPS82084和TPS82085是德州儀器（TI）推出的兩款高效降壓轉換器 MicroSiP? 模塊，具有高集成度、小尺寸和高效率的特點，適用于對空間和性能有嚴格要求的嵌入式系統。由于TPS82084/TPS82085的交貨周期長達52周，而Cyntec的MUN12AD03-SEC的交貨周期為 4-6 周，部分型號有現貨庫存。并且MUN12AD03-SEC的單價通常比TPS82084/TPS82085低 10%-15%，且無需支付TI 的NRE（非經常性工程）費用。
MUN12AD03-SEC原位替代TPS82084/TPS82085規格
參數 | TPS82084 | TPS82085 | MUN12AD03-SEC |
封裝類型 | USIP-8 | USIP-8 | USIP-8 |
輸入電壓范圍 | 2.5V-6V | 2.75V-5.5V | 4.5V-17V |
輸出電流 | 3A | 3A | 3A |
輸出電壓范圍 | 0.8V-Vin | 0.6V-3.3V | 0.8V-5.5V |
效率 | 95% (典型值) | 94% (典型值) | 91% (典型值) |
靜態電流 | 30μA | 28μA | 25μA |
保護功能 | OCP/OTP/UVLO | OCP/OTP/UVLO | OCP/OTP/UVLO |
工作溫度范圍 | -40°C~125°C | -40°C~125°C | -40°C~125°C |
MUN12AD03-SEC原位替代TPS82084/TPS82085可行性分析

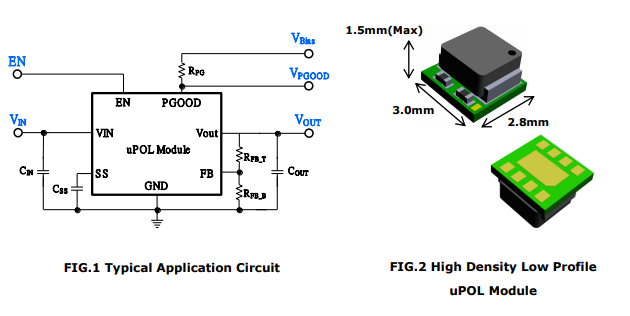

引腳兼容性
封裝類型：均為 USIP-8 封裝，引腳排列完全一致，可直接替換。

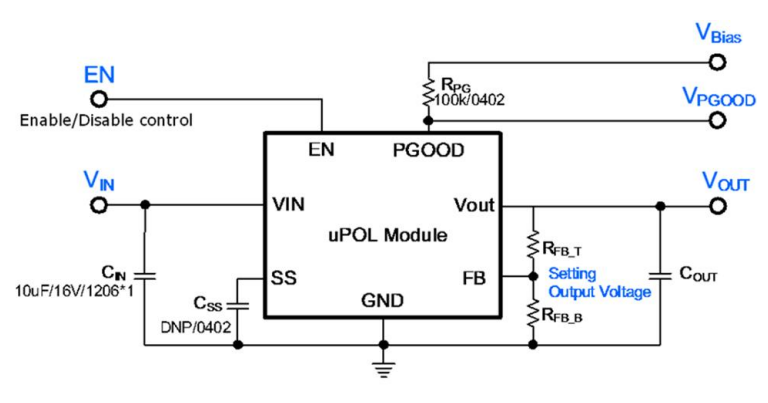

功能引腳：輸入 (VIN)、輸出 (VOUT)、反饋 (FB)、使能 (EN)、接地 (GND) 等引腳定義相同。
輸入電壓范圍
輸入電壓 ≥4.5V 的應用，MUN12AD03-SEC 可直接替換 TPS82084/85，無需修改PCB。
輸入電壓適配：若原設計輸入電壓 <4.5V，建議增加 LDO 或分壓電路，或選擇支持更低輸入電壓的MUN3CAD03-SEC。
輸出電壓范圍
兼容性：MUN12AD03-SEC 的輸出電壓范圍（0.8V-5.5V）覆蓋 TPS82084/85 的輸出范圍（0.8V-Vin/0.6V-3.3V），無需調整反饋電阻。
效率與熱性能
效率差異：MUN12AD03-SEC 的效率（91%）略低于 TPS82084/85（95%/94%），但在輕載下（如 100mA）效率更高（85% vs 80%）。
散熱設計：MUN12AD03-SEC 的熱阻（θJA）為 40°C/W，略高于 TPS82084/85（約 35°C/W）。在高功率應用中（如 3A 滿載），需增加散熱片或優化 PCB 布局。
深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。Cyntec的電源模塊DC-DC產品，交付快速，免費提供樣品，部分型號現貨庫存。例如型號：MUN12AD03-SEC，MUN3CAD03-SE等。產品原裝原廠，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
