AIP0030-67-3006是 WENTEQ 推出的一款 高性能輸入保護型低噪聲放大器，致力于無線通訊、雷達探測等高頻率應用領域設計。通過集成化最先進的輸入功率短路保護與超低噪聲放大技術，能夠在承受高功率輸入信號的同時，有效控制相位噪聲，確保信號傳輸?shù)撵`敏度與系統穩定性，廣泛應用于通信基站前端、衛星通訊及高精密測試設備等領域。
關鍵參數
頻率范圍：200 至 400 MHz
相位噪聲：典型值 0.6 dB，最高值 0.75 dB（@+25℃）
1 dB 壓縮點：≥ +10 dBm（最小值）
標稱增益：30 dB（@25℃基板溫度）
增益平整度：全頻段內≤±0.75 dB
增益變化：環境溫度 -40℃至 +85℃內≤±1.0 dB
最大無損輸入功率：1 W（連續波 CW）
輸入駐波比：典型值 1.5:1，最高值 1.7:1
輸出駐波比：典型值 1.2:1，最高值 1.5:1
雜散控制：≤ -60 dBc（最高值）
工作溫度范圍：-40℃至 +85℃
生存溫度范圍：-50℃至 +125℃
直流電源：+12 V，電流 100 mA
輸入/輸出接口：SMA 母頭

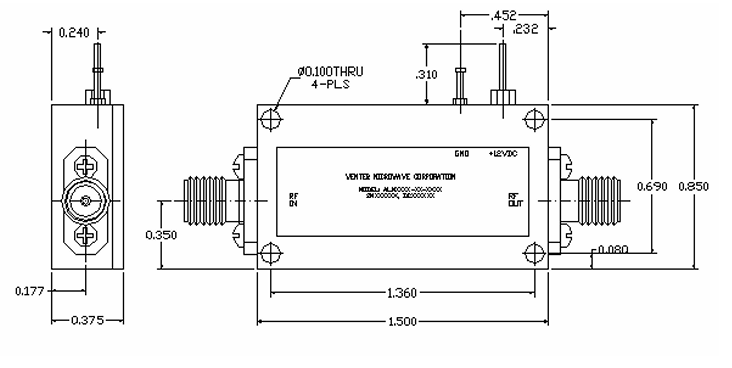

規格尺寸：1.50" × 0.85" × 0.375"（英寸）
產品特性
輸入保護功能：通過優化電源設計，能夠承受高輸入功率（如30 dBm無損傷功率），避免傳統式低噪聲放大器因輸入信號過強導致的性能衰減或損壞。
低相位噪聲：典型相位噪聲低至0.6 dB，有效提高接收器的靈敏度，適用于信號純度要求嚴格的場景。
寬動態范圍：兼容大信號輸入時依然保持低失幀，滿足雷達探測、衛星通訊等高動態需求。
高輸入無損傷功率：在30 dBm輸入下依然能夠穩定工作，明顯高于常規低噪聲放大器。
技術優勢
抗高功率輸入：通過輸入保護電源設計，避免高功率信號導致的器件損壞，提高工作效率。
低相位噪聲：相位噪聲性能接近晶體振蕩器，滿足雷達和通信系統對信號純度的嚴苛要求。
高可靠性：選用SMA或嵌入式連接，結構緊湊，適用于大規模集成應用。
應用領域
無線通訊：作為通信基站、無線通訊設備的前端放大器，提高信號傳輸質量。
雷達系統：適用于機載雷達、航空雷達探測等，提供高精密目標探測能力。
電子測試：在頻譜分析儀、信號發生器中作為高頻率信號源，保障檢測準確性。
航空航天：適用于極端溫度環境（-40℃至+85℃），滿足航天器高效運行需求。
