PICO的電源模塊怎么樣？
發布時間：2019-11-12 15:32:05 瀏覽：2695
什么是電源模塊？PICO電源模塊怎么樣？它的作用有哪些？為什么那么多電源模塊公司偏要介紹PICO？嗯，那么小編來簡單解答一下大家的疑問吧！
電源模塊是一款可以直接安裝在印刷電路板上的電源供應器，可供應集成電路、數字信號處理器、微處理器、存儲器、現場可編程門陣列及其他數字或模擬負載提供供電。

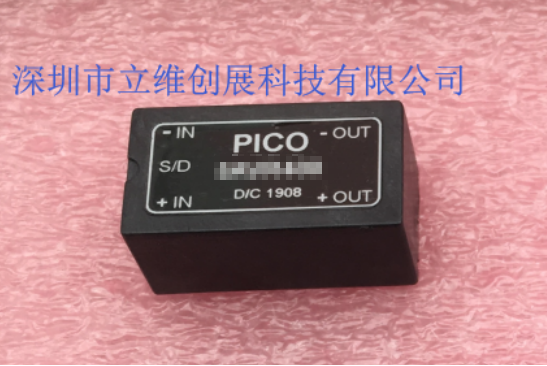

了解電源模塊行業的應該知道，PICO電源模塊是國際上電源模塊廠家的領導者，在全球，PICO電源模塊一年的銷售量排名前五，是同行認可并認準的高品質電源供應器
深圳市立維創展科技有限公司是PICO電源模塊的總代理，主要提供進口品牌PICO電源模塊、軍品電源模塊、高壓電源模塊、小型變壓器、MIL-PRF-21038/27標準變壓器、脈沖變壓器、400MHz功率變壓器、MIL-STD-1553接口變壓器、音頻變壓器、功率電感器、微型功率電感、EMI電感器、薄型DC-DC電源模塊、軍用DC-DC電源模塊、磚型DC-DC電源模塊、高壓DC-DC電源模塊、AC-DC電源模塊、交流-直流電源模塊、隔離電源模塊、航空電源模塊等多種功能電源模塊及電源轉換器。
PICO電源模塊的作用有哪些？
輸出電壓的調節
對有TRIM或ADJ(可調節)輸出引腳的模塊電源產品，可通過電阻或電位器對輸出電壓進行必定范圍內的調節，一般調節范圍為±10%。
對TRIM輸出引腳，將電位器的中心與TRIM相連，在所有+S、-S管腳的模塊中，其他兩端別離接+S、-S。沒有+S、-S時，將兩端別離接到相應主路的輸出正負極(+S接+Vin，-S接-Vin)，然后調理電位器即可。電位器的阻值一般選用5～10kΩ比較適宜。
對ADJ輸出引腳，分別為輸入邊調節與輸出邊調節。輸出邊調節與TRIM引腳的調節方法一樣。輸入邊調節只能上調輸出電壓，此刻將電位器的其間一端與中心相接，另一端接輸入端的地。
輸入維護電路
一般模塊電源產品都有內置濾波器，能滿意一般電源應用的要求。假如需求更高要求的電源體系，應增加輸入濾波網絡。能夠選用LC或π型網絡，但應注意盡量挑選較小的電感和較大的電容。
為了避免輸入電源瞬態高壓損壞模塊電源，主張用戶在輸入端接瞬態吸收二極管并配合保險絲使用，以確保模塊在安全的輸入電壓范圍之內。為了降低共模噪聲，能夠增加Y(Cy)電容，一般挑選幾nf高頻電容。R為保險絲，D1為維護二極管，D2為瞬態吸收二極管(P6KE系列)。
遙控開關電路
模塊電源的遙控開關操作，是通過REM端進行的。一般操控方法有兩種：
REM與-VIN(參閱地)相連，遙控關斷，要求VREF<0.4V。REM懸空或與+VIN相連，模塊工作，要求VREM>1V。
REM與VIN相連，遙控關斷，要求VREM<0.4V。REM與+VIN相連，模塊工作，要求VREM>1V。REM懸空，遙控關斷，即所謂“懸空關斷”(-R)。
假如操控要與輸入端隔離，則能夠使用光電耦合器作為傳遞操控信號。
為什么小編要介紹PICO電源模塊，不僅因為PICO電源模塊易于維護電路、輸入\輸出簡單調節和可遙控開關控制電路，而且使用壽命長、耐磨損、高性能、轉化高，立維創展擁有大量PICO電源模塊庫存，如有需求可點擊：http://www.lunliu2.cn/brand/15.html
或聯系我們的銷售工程師：0755-83050846 QQ: 3312069749
