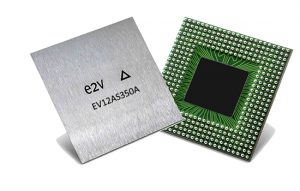

EV12AS350B數模轉換器E2V品牌
發布時間:2020-10-20 15:19:50 瀏覽:2053
EV12AS350B數字模數轉換器由四個完全相同的12位ADC核組成,所有四個模數轉換器互相交錯。所有四個EV12AS350B數模轉換器都由相同的外部輸入時鐘信號控制,從而延遲了相應的相位。時鐘電路由所有四個EV12AS350B數模轉換器共享。該模塊接收一個外部5.4ghz時鐘和一個優選的低抖動正弦波信號。在這個模塊中,外部時鐘信號被除以4以產生內部采樣時鐘:
將同相1.35GHz時鐘發送給ADCA,反向1.35GHz時鐘發送給ADCB,在相1.35GHz時鐘延遲90°以產生ADCCC時鐘,反向1.35GHz時鐘延遲90°產生ADCD的時鐘,從而形成具有5.4gsps等效采樣頻率的交錯模式。
EV12AS350B數字模擬轉換器的主要特點
單通道ADC,12位分辨率,采用四個隔行核實現5.4Gsps轉換
單5.4GHz差分對稱輸入時鐘
耦合交流輸入
ADC主復位
兩種轉換模式
-4個隔行輸出數據的交錯核心
通過同時對4個核進行采樣,將相同的輸入信號與對齊輸出進行轉換。
LVDS輸出格式
具有復位信號的數字接口:
待機模式
選擇數據輸出擺動
測試模式
-芯片配置
電源:單電源4.8V,3.2V和2.0V
由于BiCMOS硅技術,功率引腳上的時鐘感應瞬變減少了。
功耗:6.7W
EBGA 380封裝31x31mm
EV12AS350B數字模擬轉換器的應用
高速數據采集
直接射頻下變頻
超寬帶衛星數字接收機
16 Gbps鉑鉑微波接收機
高能物理
自動測試設備
高速測試儀
激光雷達(光探測和測距)
軟件設計無線電
深圳立維創展科技是E2V的經銷商,主要供給E2V數模轉換器和半導體,E2V的應用領域包括通信、自動化、發現、醫療、環保等。價格優勢,歡迎咨詢。
詳情了解EV12AS350B數模轉換器請點擊:http://www.lunliu2.cn/product/140.html
或聯系我們的銷售工程師:0755-83050846 QQ: 3312069749
