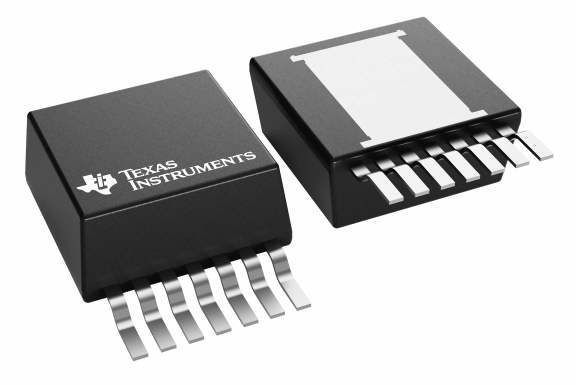

LMZ23605降壓模塊（集成電感器）

發布時間：2022-03-09 16:56:58 瀏覽：1347

LMZ23605 SIMPLE SWITCHER電源模塊是種便于應用的降壓DC-DC解決方案，能夠驅動高至5A的負載。LMZ23605創新性封裝可以提高熱性能，容許人工或機器焊接。

LMZ23605可接受6V至36V輸入電壓軌可提供低至0.8V可調配高精度輸出電壓。LMZ23605電源解決方案只需要兩個外部電阻器和三個外部電容器。LMZ23605它是種安全可靠穩定的設計，具備熱關斷、可編程輸入欠壓鎖定、輸出過壓保護、過流保護、輸出電流受限等保護功能LMZ23605容許啟動到預偏置輸出。容許同步輸入650-950kHz在開關頻率范圍內同步。

特點

集成屏蔽電感器

簡易的PCB布局

頻率同步輸入（650kHz至950kHz）

采用外部軟啟動、跟蹤和精確開啟的靈活啟動排序

避免浪涌電流和故障，例如輸入UVLO和輸出短路

結溫范圍–40°C至+125°C

單個外露焊盤和標準引腳，有利于安裝使用和生產制造

為FPGA和ASIC供電的快速瞬態響應

完全開啟WEBENCH?電源設計器

引腳兼容LMZ22005/LMZ23603/LMZ22003

性能優勢

高效率降低系統發熱

通過EN55022B類測試

相關被測設備的數據，請參閱SNVA473和布局。

Vin=24VVo=3.3VIo=5A

元器件數量少，只需5個外部元器件

低輸出電壓紋波

采用PCB作為散熱器，不需要氣流

電氣規格

30W最大總輸出功率

高達5A的輸出電流量

輸入電壓范圍6V至36V

輸出電壓范圍0.8V至6V

效率高達92%

EN55022:2006、+A1:2007、FCC第15部分B子部分：2007。

應用領域

12V和24V輸入軌的負載點轉換

時間緊急的項目

空間受限/高熱要求應用

負輸出電壓應用見SNVA425

由于TI的大面積缺料情況，很多客戶面臨超高價調貨的情況，甚至于渠道貿易商價格超過50倍正常行情。

而知名電源制造商臺達旗下Cyntec產品，早已推出uPOL 電源模塊產品原位替代，完美解決，大量現貨供應。

深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。

詳情了解Cyntec請點擊：http://www.lunliu2.cn/brand/16.html
