TPS6216x降壓轉換器（集成開關）
發布時間：2022-03-31 17:05:02 瀏覽：969
TPS6216x電源是款簡單實用的同步降壓DC-DC轉換器優化了高功率密度的應用。TPS6216x常見的開關頻率值高達2.25MHz，選用DC S-Control拓撲技術提供快速瞬態響應，實現高精度輸出電壓。TPS6216x寬運作電壓范圍為3V至17V，鋰離子或其它電源特別適合12V中間電源軌供電系統。TPS6216x輸出電壓為0.9V至6V，支持高達1A連續輸出電流(選用100%空比模式)。除此之外，引腳和泄漏電源也能夠在正常情況下排序。在低能耗模式下，TPS6216x可根據輸入電壓(VIN)產生約17μA靜態電流。小負荷可自動無縫進入低能耗模式，同時保證整個負荷范圍的高效率。TPS6216x在關閉模式下處于關閉情況，期間流量少于2μA。TPS6216x選用可調式輸出電壓和固定輸出電壓版本2.00mmx2.00mm8引腳WSON封裝(DSG)或3.00mmx3.00mm8引腳VSSOP封裝(DGK)。
特性
?DCS-Control?拓撲技術
?輸入電壓范圍為3V至17V
?輸出電流高達1A
?可調節輸出電壓范圍為0.9V至6V
?固定輸出電壓版本
?無縫省電模式切換
?靜態電流典型值為17μA
?電源正常輸出
?100%占空比模式
?過流保護
?超溫保護
?與TPS62170和TPS62125引腳兼容

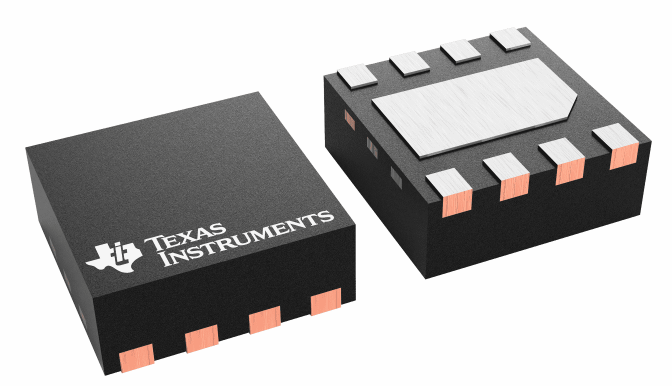

?選用3.00mmx3.00mm8引腳超薄小型號規格(VSSOP)和2.00mm×2.0mm8引腳晶圓級小外形無引線(WSON)封裝
?結合選用TPS62160和WEBENCH?電源設計器創建定制設計方案
應用
?標準12V導軌式電源
?單個或者多個鋰離子電池供電的負載點(POL)電源
?低壓降穩壓器(LDO)替代產品
?嵌入式操作系統
?數碼相機、數碼攝像機
?移動電腦、平板電腦、調制解調器
由于TI的大面積缺料情況，很多客戶面臨超高價調貨的情況，甚至于渠道貿易商價格超過50倍正常行情。
TPS6216x降壓轉換器（集成開關）
TPS62163
TPS62162
TPS62161
而知名電源制造商臺達旗下Cyntec產品，早已推出uPOL 電源模塊產品原位替代，完美解決，大量現貨供應。
深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
詳情了解Cyntec請點擊：http://www.lunliu2.cn/brand/16.html
