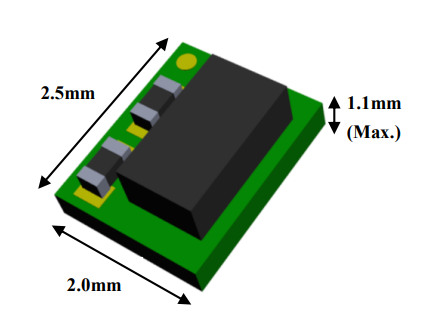

MUN3C1HR6-FB Micro POL模塊評估板Cyntec

發布時間：2022-07-20 16:50:51 瀏覽：1423

Cyntec的無重金屬焊接技術是電子設備生產制造的標準。錫/銀、錫/銀/銅和錫/銀/鉍等焊料合金被普遍使用于替代傳統的錫/鉛合金。推薦將錫/銀/銅合金（SAC）使用于MUN3C1HR6-FB模塊工藝技術。在sac合金系列中，SAC305是相當流行的焊料合金，包含3%的銀和0.5%的銅，容易獲取。一般來說，MUN3C1HR6-FB環境變量有三個階段。在從常溫到150°C的初始階段，升溫速率不能超過3°C/s。然后，均熱區應在150°C到200°C之間維持60到120秒。最后，在217°C以上維持60秒以熔化焊料，并把峰值溫度維持在240°C和250°C之間。注意，峰值溫度的時長應決定于PCB的質量。回流焊環境變量一般來說由焊料供應商支持，應按照不同制造商的各類焊料類型和配比采用回流焊環境變量采取優化。

開啟連接器有兩種模式（打開和關閉）

1.R2拉升電阻器已連接到VIN和EN。

2.在EVB上的VIN和GND之間連接直流開關電源，以開啟模塊。注意，輸入電壓應在2.3V到5.0V之間。使輸入電源至EVB的電纜線盡量短。

3.采用跨接連接器將“禁用”管腳短接地，以關閉模塊。

模式連接器有兩種模式（PWM、PFM/PWM）

1.R1拉升電阻器已連接至VIN和模式，使用于強制性PWM操控。

2.采用跨接接頭將“PFM”管腳短接至接地，以采取PFM/PWM操控。

Cnytec成立于1991年，主要研發、生產和銷售高精度和高密度模塊、傳感器和應用領域功能模塊。產品主要包含集成化電感、功率模塊和高精度電阻器。普遍采用于移動設備、通信基站、機械設備等。

深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源產品。目前，立維創展存有大批量Cyntec電源庫存，例如型號：MUN12AD03-SEC，MUN3CAD03-SE等。產品原裝原廠，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
