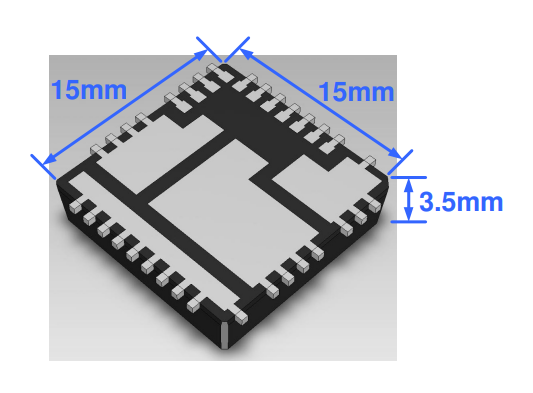

HM10107A電源評估板Cyntec
發布時間：2022-08-16 17:02:25 瀏覽：1340
使用COMP/EN引腳遠程控制HM10107A的開/關。HM10107A將禁用低于閾值電壓(VENDIS=0.4典型值)的牽引組件/元件。外部下拉裝置(開路漏極或開路集電極裝置)最初需要克服COMP/EN的最大輸出電流為5mA。然而，一旦HM10107A被禁用，PVCC電壓偏置仍然適用，20uA電流源將繼續從COMP/EN吸取電流。當不使用開/關控制時，保持COMP/EN引腳打開，HM10107A在PVCC閾值電壓(VPORR=4.1V典型值)后打開。
軟啟動使誤差放大器的非反相端參考電壓在標稱6.8ms內從0V傾斜到0.6V。輸出電壓將沿著斜坡從零到設定點的最終調節值。該機制提供了一個溫和的上升在輸出電壓和沒有浪涌電流充電輸出電容。從上電到停止的整個啟動過程通常需要17mS;最高延遲和OCP采樣為10.2mS，最高軟啟動斜坡為6.8mS。
如果輸出偏置到低于期望值的電壓，HM10107A將檢測到這種情況。內部MOSFET不傳導直到軟啟動斜坡電壓超過輸出;VOUT從那里無縫地漸變。直到軟啟動結束，mosfet都沒有打開，此時它將輸出電壓拉低到其最終值。過流功能通過使用低端MOSFET有通電阻RDS (ON)監測電流來保護變換器的短路輸出。
電阻器(RSEN)設定過流跳閘電平。該方法省去了電熒光電阻，提高了轉換效率，降低了轉換成本。如果檢測到過流，立即關閉輸出，軟啟動功能以打嗝模式循環(2個虛擬軟啟動超時，最多一個真實超時)提供故障保護。如果不消除短路情況，循環將無限地繼續下去。過流功能將在電感電流峰值(IPEAK)跳閘，由公式2確定。
放置解耦陶瓷電容器來控制高頻電壓超調，放置大容量電容器來在每次模塊打開時提供所需的電流。電容器的重要參數是額定電壓和額定均方根電流。為了工作可靠，大容量電容器選擇高于所要求的最大輸入電壓和最大有效值電流的電壓和電流額定值。選擇有效串聯電阻(ESR)足夠低的大容量輸出電容COUT，以滿足輸出電壓紋波和瞬態要求。COUT可以是低ESR鉭電容器、低ESR聚合物電容器或陶瓷電容器。一個典型的電容是330uF，使用一個解耦的陶瓷輸出電容。如果需要進一步降低輸出紋波或動態瞬態峰值，系統設計者可能需要額外的輸出濾波。
PVCC偏置5V(±10%)或12V(±20%)，最大6.5 ~ 14.4V。但出于長期的可靠性考慮，不允許在5.5V ~ 6.5V之間使用，但可用于過渡到高于6.5V的電壓。如果過渡緩慢(不是一步變化)，干擾應該是最小的。因此，雖然這項建議不能在通過該區域的過渡期間產生產出，但它可能是可以接受的。用戶應該監視他們的應用程序的輸出，看看是否有任何問題。
如果PVCC先通電，而初始化完成時VIN不存在，則軟啟動輸出將無法斜坡輸出，當施加軟啟動時，輸出將跟隨VIN斜坡的一部分。如果沒有，改變電源順序，或使用COMP/EN引腳禁用VOUT，直到兩個電源都準備好。
Cyntec（乾坤）為臺達旗下知名品牌，Cyntec以電感和芯片式DC-DC電源模塊為核心產品線，Cyntec廣泛應用于光通信、服務器、云計算、車載、物聯網、工業制造等領域。Cyntec品質榮獲認證ISO9001、ISO/TS16949、ISO14001、OHSAS18000、IECQ QC080000., Cyntec電源以創新的設計，突破了高性能與微型體積的極致，顯著節省電路板空間，而電源效率最高達到94%, 工作電流高達60A 。
深圳市立維創展科技有限公司，授權代理經銷CYNTEC全線產品，并為中國大陸市場提供技術支持。
