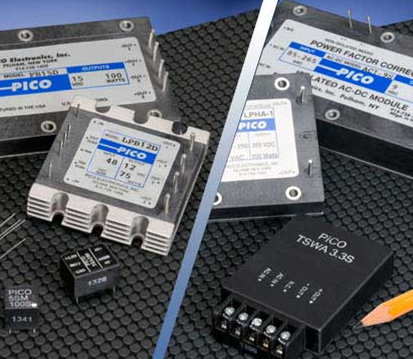

FC/MC 單系列和 FC/MC 雙系列軍用 DC-DC 轉換器PICO
發布時間：2022-09-14 16:46:29 瀏覽：1176
PICO FC和MC系列高功率DC-DC轉換器準許100-180VDC寬輸入電壓，與此同時保持良好輸出。全方位保護過電壓、過溫和持續性短路。
PICO FC和MC系列高功率DC-DC轉換器用作標準性能的雙隔離輸出、超小型和平行操作技能的易用性應減少客戶設計和模塊成本，穩固工作頻率使用有利于平行連接以適應更高的功率需求。
PICO FC和MC系列高功率DC-DC轉換器在國外安裝PICO質量和模塊選擇能夠滿足更加嚴格業務需求。
特征：
雙隔離輸出
過流保護
輸入電壓保護
熱，過溫。關掉
線路調整
負載調整
不需要外部模塊
高密度、高效率設計
遠程關機
修剪性能
穩固工作頻率-100Khtz
典型特征：
工作頻率：100Khtz
基材：最大。+85oC
工作溫度：-40oC至+85oC基材，-55oC至+85oC基材。
試驗條件：25oC工作溫度
隔離基座輸入：2121VDC
隔離輸入輸出：4242VDC
隔離輸出至基座：1000VDC
儲存溫度：-55oC至+105oC
深圳市立維創展科技是PICO公司的分銷商。提供進口PICO電源模塊、軍用電源模塊、高壓電源模塊、小型變壓器、MIL-PRF-21038/27規格變壓器、脈沖變壓器、400 MHz電力變壓器、MIL-STD-1553接口變壓器、音頻變壓器、功率電感、微型功率電感、EMI電感、薄DC-直流電源模塊、軍用DC-DC電源模塊、磚塊DC-DC電源模塊、高壓DC-DC、AC-DC電源模塊、開關直流電源模塊、隔離電源模塊、航空電源模塊等功能電源模塊和功率轉換器。原裝產品進口，質量保證，歡迎咨詢。
詳情了解PICO電源模塊請點擊：http://www.lunliu2.cn/brand/15.html
系列 FC/MC 單 * 100 瓦 * 輸入 100-180 VDC |
輸入
電壓
范圍
(V DC) | 超越
伏特
(直流 電壓) | 最大
輸出
功率
(W) | EFF
滿載
典型
(%) | 最大負載
調整率 (%) | 最大滿載時
線路調整率 (%) | 輸出電壓
紋波（滿載）
1-1MHz BW
(MV PP) | 超越
伏特
容忍
(± %) | FC單系列
（-40o C 至 +85o C） | MC單系列
（-55o C 至 +85o C） |
10-50% | 50-100% | 100-150V | 150-180V | Pico
部件 | Pico
部件 |
100-180 | 3.3 | 50 | 76 | 1.00 | 1.00 | 0.75 | 0.75 | 50 | 2.0 | FC3.3S | MC3.3S |
100-180 | 5 | 75 | 78 | 1.00 | 1.00 | 0.75 | 0.75 | 50 | 1.5 | FC5S | MC5S |
100-180 | 5.2 | 75 | 78 | 1.00 | 1.00 | 0.75 | 0.75 | 50 | 1.5 | FC5.2S | MC5.2S |
100-180 | 9 | 100 | 84 | 0.75 | 0.75 | 0.50 | 0.50 | 50 | 1.0 | FC9S | MC9S |
100-180 | 12 | 100 | 86 | 0.75 | 0.75 | 0.50 | 0.50 | 50 | 1.0 | FC12S | MC12S |
100-180 | 15 | 100 | 87 | 0.75 | 0.75 | 0.50 | 0.50 | 50 | 1.0 | FC15S | MC15S |
100-180 | 24 | 100 | 88 | 0.50 | 0.50 | 0.30 | 0.30 | 50 | 0.5 | FC24S | MC24S |
100-180 | 28 | 100 | 88 | 0.50 | 0.50 | 0.20 | 0.20 | 50 | 0.5 | FC28S | MC28S |
100-180 | 48 | 100 | 88 | 0.50 | 0.50 | 0.20 | 0.20 | 50 | 0.5 | FC48S | MC48S |
100-180 | 100 | 100 | 87 | 0.50 | 0.50 | 0.30 | 0.30 | 50 | 0.5 | FC100S | MC100S |
系列 FC/MC 雙 * 100 瓦 * 輸入 100-180 VDC |
輸入
電壓
范圍
(V DC) | 超越
伏特
(直流電壓) | 最大
輸出
功率
(W) | EFF
滿載
典型
(%) | 最大負載
調整率 (%) | 最大滿載時
線路調整率 (%) | 輸出電壓
紋波（滿載）
1-1MHz BW
(MV PP) | 超越
伏特
容忍
(± %) | FC雙系列
（-40o C 至 +85o C） | MC 雙系列
（-55o C 至 +85o C） |
10-50% | 50-100% | 100-150V | 150-180V | Pico
部件 | Pico
部件 |
100-180 | 5 | 37.5/37.5 | 78 | 1.00 | 1.00 | 0.75 | 0.75 | 50 | 1.5 | FC5D | MC5D |
100-180 | 9 | 50/50 | 84 | 0.75 | 0.75 | 0.50 | 0.50 | 50 | 1.0 | FC9D | MC9D |
100-180 | 12 | 50/50 | 86 | 0.75 | 0.75 | 0.50 | 0.50 | 50 | 1.0 | FC12D | MC12D |
100-180 | 15 | 50/50 | 87 | 0.75 | 0.75 | 0.50 | 0.50 | 50 | 1.0 | FC15D | MC15D |
100-180 | 24 | 50/50 | 88 | 0.50 | 0.50 | 0.30 | 0.30 | 50 | 0.5 | FC24D | MC24D |
100-180 | 28 | 50/50 | 88 | 0.50 | 0.50 | 0.20 | 0.20 | 50 | 0.5 | FC28D | MC28D |
100-180 | 48 | 50/50 | 88 | 0.50 | 0.50 | 0.20 | 0.20 | 50 | 0.5 | FC48D | MC48D |
****高壓系列 FC/MC
至 300 VDC - 100 瓦 - 輸入 100-180 VDC |
輸入
電壓
范圍
(VDC) | 輸出
電壓
(V DC) | 最大
輸出
功率
(W) | EFF@
滿載
典型(%) | 最大負載
調節(%) | 最大滿負荷時 線路調節 (%) | 輸出電壓
紋波 滿載 1-1MHz
帶寬 ( %)
| 輸出
電壓
容差
(±%) | FC 單系列
（-40oC 至 +85oC） | MC
單系列（-55oC 至 +85oC） |
20-50% | 50-100% | 100-150V | 150-180V | PICO
零件
編號 | PICO
零件
編號 |
100-180 | 125 | 100 | 85 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 | FC125S | MC125S |
100-180 | 150 | 100 | 85 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 | FC150S | MC150S |
100-180 | 175 | 100 | 85 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 | FC175S | MC175S |
100-180 | 200 | 100 | 85 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 | FC200S | MC200S |
100-180 | 225 | 100 | 85 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 | FC225S | MC225S |
100-180 | 250 | 100 | 85 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 | FC250S | MC250S |
100-180 | 275 | 100 | 85 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 | FC275S | MC275S |
100-180 | 300 | 100 | 85 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 | FC300S | MC300S |
