MUN3C1HR6-FB過電流保護優勢Cnytec

發布時間：2023-08-10 16:50:18 瀏覽：715

Cnytec的MUN3C1HR6-FB MODE管腳用戶可以選擇操作方式。此引腳上的邏輯性高電平促使模塊控制在強制性PWM模式。邏輯性低允許模塊在輕負載過程中自動選擇到PFM。

當EN為HIGH（高）時，欠壓定位將抑制模塊使用，直至輸入電源電流升高到足夠正常運轉為止。這樣能夠確保MUN3C1HR6-FB在使用或關閉過程中不會產生不良行為。

MUN3C1HR6-FB具備內部軟啟動性能，可在啟動過程中限制涌進電流。標準軟啟動為180uS。

當EN為LOW（低）時，所有電源電路都將關停，IC將吸取約0.1uA的電流。當EN為HIGH且Vin超出其UVLO閾值時，MUN3C1HR6-FB逐漸開始軟啟動循環。為了正確操控，EN管腳需要端接至邏輯性高電平，而并非維持波動模式。

MUN3C1HR6-FB輸出上的重負載或短路造成電感線圈中的電流增加，直至高側開關中高達峰值電流閾值。高達此點后，高壓側開關關停，避免高電流造成損壞。MUN3C1HR6-FB持續逐周期性限制電流。在16個電流限制循環之后，MUN3C1HR6-FB激發過電流保護故障，造成控制器在研究重新啟動之前關停約1.3ms。

當內部溫度因為高負載條件與/或高環境溫度而升高時；輸出轉換被禁止，直至溫度完全下降。MUN3C1HR6-FB熱停機激活時的結溫標稱作150℃，滯后15℃。

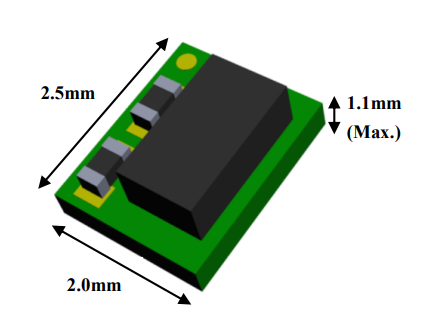

Part Number

Dimension(mm)

LWT

Input Voltage(V)

Output Voltage(V)

MUN3C1HR6-FB

2.5

2.3

1.05

2.3~5.0

1.82

Cnytec成立于1991年，主要研發、生產和銷售高精度和高密度模塊、傳感器和應用領域功能模塊。產品主要包含集成化電感、功率模塊和高精度電阻器。普遍采用于移動設備、通信基站、機械設備等。

深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源產品。目前，立維創展存有大批量Cyntec電源庫存，例如型號：MUN12AD03-SEC，MUN3CAD03-SE等。產品原裝原廠，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。

詳情了解Cyntec請點擊：http://www.lunliu2.cn/brand/16.html
