AMCOM的GaAs MMIC PAs系列產品推出最新EM封裝 性能更好

發布時間:2018-08-27 11:37:58     瀏覽:1809

AMCOMGaAs MMIC PAs系列產品,最近新出了EM 封裝,是替代之前的FM封裝的,預計未來一到兩年后全部替換成EM, FM依然可以繼續購買。 EM的性能更好,更有優勢。

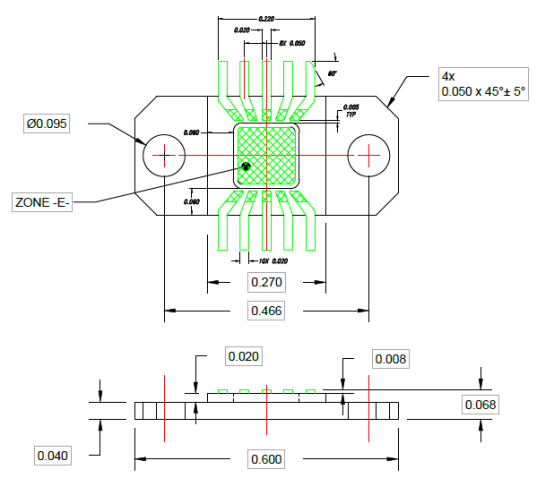

EM封裝的設計圖


注釋:


1、零件/材料清單:


描述

材料

引線框架

環框

氧化鋁的類型1

每ASTM d2442

輪緣

CuW (75W;25Cu)


1.1材料和/或制造過程的任何變更應以書面形式批準。


1.2所有裝運貨物的分析證明書應存檔不少于三年。應按要求提供證書復印件。


2、要求:

3、

2.1鎳板要求:

2.1.1鍍層厚度:100微英寸最小氨基磺酸鎳在區域-E的中心測量。

2.1.2鎳厚度數據應保存在文件中,并根據客戶要求提供信息。


2.2金板要求:

2.2.1鍍金應符合MIL-STD-4204,第1類,III型的分類要求;在金礦床中,鉈作為光亮劑或晶粒細化劑的使用是禁止的。

2.2.2金純度分析證書應由供應商提供,以備不少于超過三年。應要求客戶提供證書復印件。

2.2.3鍍層厚度:最小50英寸,最小測量區域E--


3、檢驗/試驗:

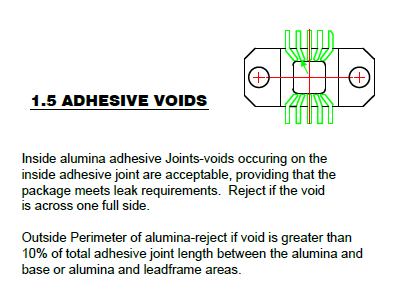

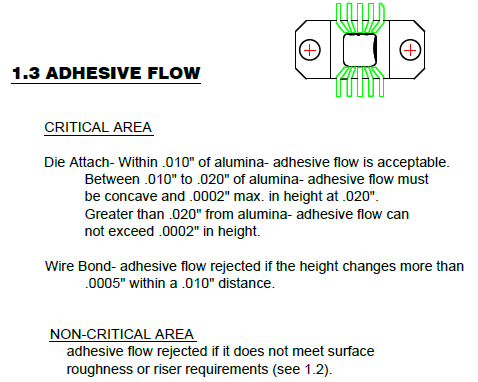

3.1膠粘劑接頭:

3.1.1鍵合界面為90%無空隙。

3.2.2在聚合物到法蘭粘接接頭中的空隙或不連續性是可接受的,規定包裝通道具有泄漏一致性,MI-STD-883方法1014.10C


3.2平坦度:

3.2.1-E(交叉區域)為0.0010平。


3.3對齊:

3.3.1聚合物對法蘭的角向排列,最大3°。


3.4熱周期:

3.4.1鍍金應在空氣氣氛中進行320°C±5°C,持續5分鐘±30秒。經過熱處理包裝。

3.4.2引線拉力:引線在拉90°到環框平面時應承受最小0.66磅遠離基準面。

3.4.3可焊性:引線應按MIL-STD750,方法2026可焊(省略除資格以外的蒸汽老化)。


3.5隔離泄漏應在法蘭和引線之間的200 VDC處為1微安,并導致引線。


3.6引線框不能延伸到環框空腔邊緣。

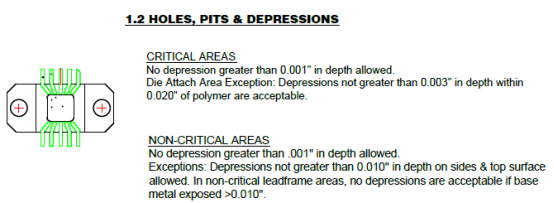

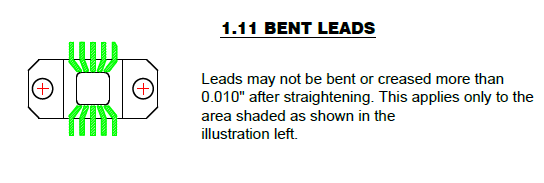

DAMAGE

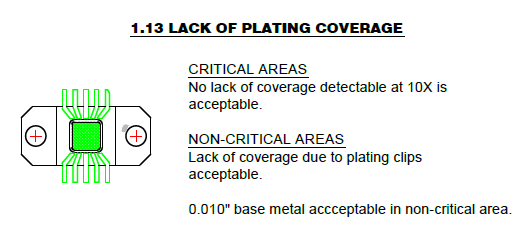

PLATING


更多的詳情,請聯系我們客服!!!
