Teledyne壓控振蕩器(VCO)
發布時間：2024-03-29 09:06:04 瀏覽：1031
Teledyne RF & Microwave提供40 MHz至18
GHz頻率范圍內利用雙極晶體管和硅變容電極管的壓控振蕩器(VCO)。許多VCO設計集成了內部濾波、穩壓和放大器，以滿足小型集成封裝的總體系統需求。此外，我們的密封混合設計適用于最苛刻的軍事和太空應用。
特點：
- 可集成到具有鎖相環(PLL)或頻率合成器的大型系統中
- 低相位噪聲
- 廣泛的調諧范圍
- 頻率范圍：40MHz至18GHz
- 帶寬：<1%至多倍頻程
- 科技：雙極晶體管和硅超陡變容二極管
- 配置/封裝：連接器、引腳和SM
- 平臺：地面、機載、海洋、太空
- 出口分類：EAR99系列

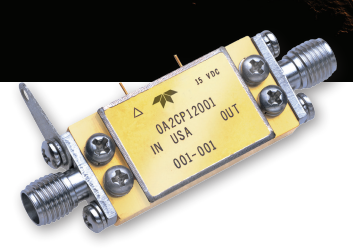

舉例：高性能VCO - OA2CP12001
VCO OA2CP12001工作頻率范圍為8000至12000
MHz，結合了振蕩器電路、穩壓器、MMIC放大器和帶通濾波器，采用兩級CougarPak?
外殼。典型性能包括在溫度范圍-54°C至85°C內，1毫秒相對于頻率的±3.0 MHz后調諧漂移、2:1的調諧線性度以及優于-20
dBc水平的諧波抑制。輸出功率最小為10 dBm，覆蓋0至-12 V的頻率范圍，并從15 VDC電源吸收250 mA。
市場及應用：
Teledyne的VCO已廣泛應用于地面、機載、海洋和太空平臺，涵蓋軍事、通信、電子戰、導彈、商業、測試與測量以及空間有效載荷等領域。
產品型號：
Part
Number | Frequency
Low(GHz) | Frequency
High
(GHz) | Tuning
Voltage
Range
(V) | Power
Output
(dBm) | Phase Noise
Offset at 10kHz/
100kHz(dBc/Hz) | Harmonic
Suppression
(dBc) | Package
Type |
| OC150 | 0.085 | 0.15 | 0-20 | 10.0 | -100/-120 | -8 | TO-8 |
| OC200 | 0.1 | 0.2 | 0-20 | 10.0 | -103/-117 | -10 | TO-8 |
| OC300 | 0.15 | 0.3 | 0-20 | 10.0 | -95/-115 | -8 | TO-8 |
| OC400 | 0.2 | 0.4 | 0-20 | 10.0 | -90/-105 | -10 | TO-8 |
| OC600 | 0.3 | 0.6 | 0-20 | 10.0 | -90/-105 | -10 | TO-8 |
| OC700 | 0.5 | 0.7 | 0-20 | 10.0 | -90/-105 | -10 | TO-8 |
| OC800 | 0.4 | 0.8 | 0-20 | 10.0 | -90/-105 | -10 | TO-8 |
| OC910 | 0.7 | 0.9 | 0-5 | 0.0 | -85/-108 | -12 | TO-8 |
| OC1000 | 0.5 | 1 | 0-20 | 10 | -90/-105 | -10 | TO-8 |
| OC1500 | 0.5 | 1.5 | 0-(-20) | 5.0 | -85/-107 | -12 | TO-8 |
| OC1510 | 1.2 | 1.5 | 0-5 | 0.0 | -827-112 | -12 | TO-8 |
| OC1600 | 0.8 | 1.6 | 0-20 | 13.0 | -90/-110 | -12 | TO-8 |
| OC1610 | 1.4 | 1.6 | 0-5 | 0.0 | -80/-110 | -12 | TO-8 |
| OC1810 | 1.6 | 1.8 | 0-5 | 0.0 | -85/-108 | -12 | TO-8 |
| OC2000 | 1.35 | 2 | 0-15 | 10.0 | -78/-107 | -12 | TO-8 |
| OC2001 | 1 | 2 | 0-18 | 10.0 | -82/-112 | -10 | TO-8 |
| OR2001 | 1.4 | 2.1 | 0-15 | 10.0 | -92/-118 | -10 | TO-8B |
| OC2800 | 1.9 | 2.8 | 0-13.5 | 10.0 | -73/-101 | -12 | TO-8 |
| OC3400 | 2.7 | 3.4 | 0-15 | 10.0 | -80/-105 | -12 | TO-8 |
| OR3700 | 3.1 | 3.8 | 0-15 | 5.0 | -89/-110 | -10 | TO-8B |
| OC4002 | 2 | 4 | 0-20 | 11.0 | -85/-106 | -15 | TO-8 |
| OC4500 | 3.2 | 4.5 | 0-15 | 12.0 | -80/-102 | -19 | TO-8 |
| OAS5100 | 4.3 | 5.1 | 0-15 | 13 | -84/-108 | -22 | SMTO-8 |
| OS5100 | 4.3 | 5.1 | 0-15 | 1 | -85/-108 | -12 | TO-8B |
| OAS6100 | 4.7 | 6.1 | 0-15 | 10 | -80/-102 | -25 | SMTO-8 |
| OS6100 | 4.7 | 6.1 | 0-15 | 0 | -80/-102 | -12 | TO-8B |
| OAS6500 | 5 | 6.5 | 0.7-12 | 13 | -80/-102 | -19 | SMTO-8 |
| OAS6700 | 5.3 | 6.7 | 0-15 | 10 | -75/-100 | -30 | SMTO-8 |
| OS6700 | 5.4 | 6.7 | 0-15 | 0 | -75/-100 | -17 | TO-8B |
| OAS7700 | 5.7 | 7.7 | 0-15 | 13 | -75/-100 | -28 | SMTO-8 |
| OS7700 | 5.7 | 7.7 | 0-15 | 2 | -75/-100 | -17 | TO-8B |
| OAS8600 | 6.5 | 8.6 | 0-15 | 10 | -70/-95 | -30 | SMTO-8 |
| OS8600 | 6.5 | 8.6 | 0-15 | 1 | -70/-95 | -20 | TO-8B |
| OS8900 | 6.9 | 8.9 | 0-15 | 1 | -70/-95 | -25 | TO-8B |
Teledyne防務電子是全球最早的微波放大器和主流微波元件的生產商，Teledyne包含LDMOS、GaN、GaAs和InP。Teledyne產品線適用寬頻帶、窄帶、脈沖放大器，工作頻率1MHz~220GHz，功率mW~10kW.
深圳市立維創展科技是Teledyne防務電子的經銷商，提供Teledyne防務電子產品涵蓋LDMOS、GaN、GaAs和InP。Teledyne防務電子產品線支持寬頻帶、窄帶、脈沖放大器，頻率1MHz~220GHz，功率mW~10kW，優勢渠道提供Teledyne防務電子訂貨，歡迎咨詢。
