Mi-Wave178系列全頻帶Y結隔離器
發布時間：2024-04-01 09:31:45 瀏覽：652

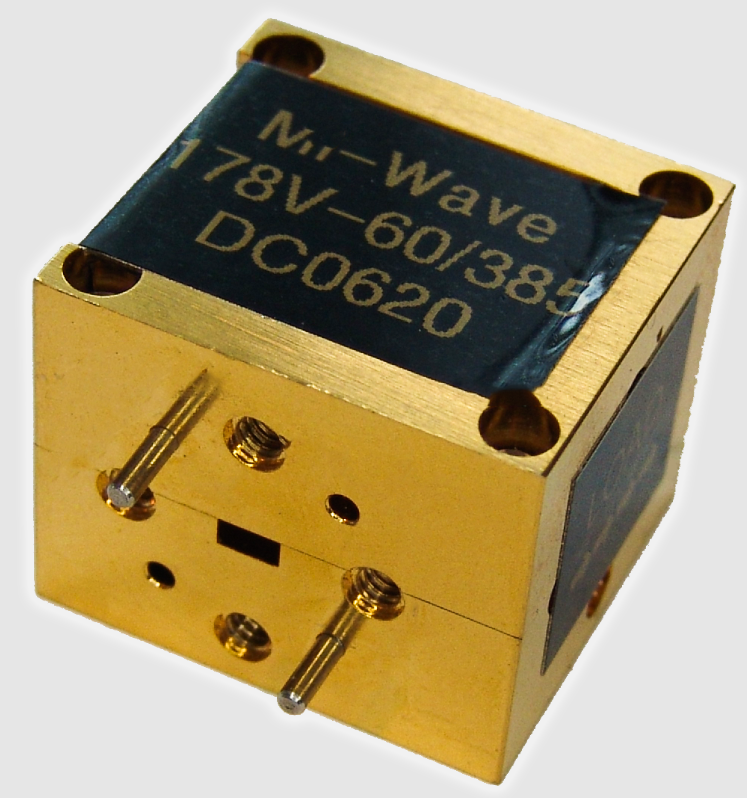

Mi-Wave 178系列全頻帶Y結隔離器是一款H平面、三端口Y結構的鐵氧體器件，其中一個臂內部與匹配負載相連，適用于WR-42至WR-8的K-F頻段。
在能量反射過程中，該隔離器將能量循環至匹配負載中，有效隔離輸入，確保系統的穩定性和可靠性。此外，我們深知連接的重要性。因此，178系列的所有外部配合表面都經過精密加工，具備極高的平整度，與標準波導法蘭的連接更為緊密，最大程度地減少不連續性，提升整體性能。
產品型號：
| Waveguide波段 | Model No. | Frequency Range (GHz) | Bandwidth (GHz) | Isolation (dB) | Insertion Loss (dB) | VSWR (Max) | Average Power (Watts) | Peak Power (kW) | Input and Output Ports | Temperature Range (°C) | Weight (Oz) |
| K波段 | 178K-XX/595 | 18-26.5 | 全波段 | 20 | 0.4 | 1.3:1 | 30 | 1 | WR-42 Waveguide with UG-595/U Flange | -15 to +65 | 3 |
| A波段 | 178A-XX/599 | 26.5-40 | 全波段 | 20 | 0.4 | 1.3:1 | 30 | 1 | WR-28 Waveguide with UG-599/U Flange | -15 to +65 | 3 |
| B波段 | 178B-XX/383 | 33-50 | 2 | 20 | 0.5 | 1.3:1 | 25 | 1 | WR-22 Waveguide with UG-383/U Flange | -15 to +65 | 3 |
| U波段 | 178U-XX/383 | 40-60 | 1.3 | 18 | 0.7 | 1.35:1 | 15 | 1 | WR-19 Waveguide with UG-383/U-M Flange | -15 to +65 | 3 |
| V波段 | 178V-XX/385 | 50-75 | 1.5 | 18 | 0.8 | 1.4:1 | 10 | 1 | WR-15 Waveguide with UG-385/U Flange | 0 to 50 | 5 |
| E波段 | 178E-XX/387 | 60-90 | 1.5 | 15 | 0.9 | 1.4:1 | 5 | 1 | WR-12 Waveguide with UG-387/U Flange | 0 to 50 | 5 |
| W波段 | 178W-XX/387 | 75-110 | 1.5 | 15 | 1 | 1.4:1 | 5 | 1 | WR-10 Waveguide with UG-387/U-M Flange | 0 to 50 | 5 |
| F波段 | 178F-XX/387 | 90-140 | 1.5 | 15 | 1.3 | 1.4:1 | 5 | 1 | WR-8 Waveguide with UG-387/U-M Flange | 0 to 50 | 5 |
深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品，Mi-Wave是商用型和軍工用毫米波產品全球領航者，可以提供毫米波器件和模塊解決方案。產品線涵蓋：放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等，所包含頻率高達320GHz。歡迎咨詢。
