Anritsu安立34系列連接器

發布時間:2024-04-11 08:46:10     瀏覽:741

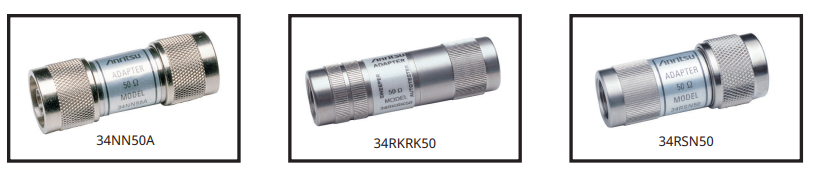

  34系列DC-60GHz頻率連接器

  34系列DC-60GHz頻率范圍精密適配器適用于與GPC-7、N型或WSMA接口連接,確保低反射和優異性能在廣泛的頻率范圍內表現出色。


  主要特點包括:

  - 低SWR和插入損耗,確保準確性

  - 兼容GPC-7、N型和WSMA連接器,靈活適配

  - 平滑過渡設計,最小化信號干擾

  - 提供50Ω或75Ω阻抗選項,滿足不同需求

  此外,34R系列精密適配器可提供堅固且可靠的連接,適用于連接至WSMA、K連接器或V連接器輸出以及Anritsu的SWR自動測試儀和SWR橋等儀器。適配器的外徑與N型連接器相同,增強了整個測試裝置的機械強度,既提升了可靠性又便于安裝操作。

  關鍵特點包括:

  - 提高微波測試裝置的穩定性和可靠性

  - 易于掌握的N型連接器外徑

  - 堅固的測試連接,確保測試數據的可重復性

  另外,34NMD系列適配器專為儀器測試端口設計,具有強大的機械支持,適用于毫米波連接器接口,確保低駐波比和插入損耗。

  主要特點包括:

  - 適合各種毫米波連接器需求

  - 確保穩定的信號傳輸和精確的測量數據

  型號:

Model

Frequency
range (GHz

Connectors

SWR

Dimensions
L(cm)x dia(cm)

  34NN75B

DC to 3

N(m)to N(m)

1.1

6.0x2.2

  34AN50
  4ANF50

DCto 18

GPC-7 to N(m
GPC-7 to N(f)

1.02

4.2x2.2
4.2x2.2

  34NN50A
  34NFNF50

DCto 18

N(m)to N(m)
N(f)to N(f)

1.1

6.0x2.2
4.7x1.6

  34NK50
  34NKF50
  4NFK50
  4NFKF50

DCto 18

N(m)to K(m
N(m)to K(f)
N)to K(m
N(f)to K(f)

1.12

3.8x2.2
3.8x2.2
3.8x1.6
3.8x1.6

  34RSN50

DCto 18

WSMA(m)to N(m)

1.22


  34RKNF50

DC to 18

RK(m)to N(f)

1.40

5.1x1.7

  34RVNF50

DC to 18

RV(m)to N(f)

1.40

5.1x1.7

  34NMDVFNF50

DC to 18

NMD V(f)to N(f)

1.08

3.4x2.0

  34AKNF50

DC to 20

RAK(m)to N(f)

1.5


  34RKRK50

DC to 40

RK(m)to RK(m)

2.00

5.8x1.7

  34RVRK50

DC to 40

kV(m)to RK(m)

2.00

5.8x1.7

  34RVRV50

DC to 60

kV(m)to RV(m)

2.30

5.8x1.7

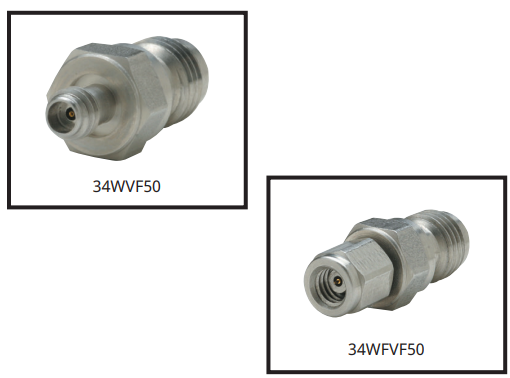

  34系列W~V連接器

  34系列W~V連接器覆蓋DC至65GHz的頻率范圍,通過W1連接器和V連接器接口實現高精度的測量。


  主要特點包括:

  - 低SWR和插入損耗,確保精確的測量結果

  - 兼容W1和V型連接器,適用于廣泛的應用場景

  - 提供50Ω阻抗選項,滿足不同系統要求

  型號:

Model

Frequency
Range
(GHz)

Impedance
(Ω)

Connectors

Insertion
LoSS

SWR

34WV50

DC to 65 GHz

50

W1(m)to V(m)

0.5 dB

1.22

34WFV50

DC to 65 GHz

50

W1(f)to V(m)

0.5 dB

1.22

34WVF50

DC to 65 GHz

50

W1(m)to V(f)

0.5 dB

1.22

34WFVF50

DC to 65 GHz

50

W1(f)to V(f)

0.5 dB

1.22

深圳市立維創展科技Anritsu公司的經銷商,提供Anritsu公司產品包括毫米波連接器,檢波器,限幅器,微波負載和功分器,產品原裝進口,質量保證,歡迎咨詢。

詳情了解Anritsu產品請點擊:http://www.lunliu2.cn/brand/12.html
