ALN3450-09-3530毫米波低噪聲放大器WENTEQ

發布時間：2024-05-07 08:40:33 瀏覽：649

ALN3450-09-3530毫米波低噪聲放大器WENTEQ

　　ALN3450-09-3530是WENTEQ品牌的一款毫米波低噪聲放大器(MILLIMETER WAVE LOW NOISE AMPLIFIER)，具有以下主要特點：

　　- 低噪聲：最小化信號通過時引入的噪聲，保持高信噪比。

　　- 高增益：在33.0至36.0GHz頻率范圍內提供高增益操作，典型增益值為32.0至35.0dB。

　　- 低VSWR(電壓駐波比)：輸出阻抗與傳輸線阻抗匹配度高，減少反射和信號損失。

　　- 無條件穩定：無論輸入/輸出阻抗如何變化，始終保持穩定的工作狀態。

　　- 尺寸小、成本低：小巧設計和較低成本，適用于多種應用場景。

　　- 接口和電源：采用K型母線連接器I/O端口，需要單個直流電源供電。

　　- 操作溫度范圍：工作溫度范圍在-40°C至+75°C之間，存儲溫度范圍為-55°C至+125°C。

　　- 電氣規格：包括增益平坦度、反向隔離度、輸入/輸出VSWR、雜散、P-1dB壓縮點、輸出IP3等參數，體現了放大器的性能指標。

　　- 最大額定值：RF輸入功率不超過+5 dBm，電源電壓不超過+15V，存儲溫度受限。

　　適用于微波通信、雷達、衛星通信等領域，要求高性能、低噪聲的放大應用。

規格參數：

Paramcters		Specifications
Paramcters		Minimum	Typica	Maximum
Frequency Range	GHz	33.0		36.0
Nominal Gain @25℃ base plate temperature	dB	32.0	35.0	38.0
Noise Figure	dB		3.0	3.5
P-1dB Compression Point	dBm	10.0	11.0
Output IP3	dB m	16.0	19.0
Gain flatness	dB		+/-1.0	+/-1.5
Gain Variation over Temperature Range	dB		+/-1.5
Reverse Isolation	dB		55.0
Input VSWR			1.8:1	2.5:1
Output VSWR			1.8:1	2.5:1
Spurious	dBc		60.0
Operating Temperature	℃	40.0		+75.0
Survival Temperature	℃	-45.0		+125.0
DC Power Supply Voltage	V	+8.0	+10.0	+12.0
DC Power Supply Current	mA	140.0	160.0	200.0
RF In/Out conncctors		k-Female
DC Input Connector		Feedthru Pin

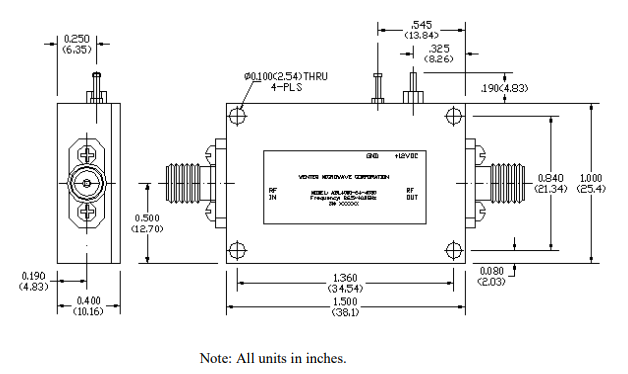

Size	inches	1.50×1.0×0.4

深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，價格優勢，歡迎咨詢。
