3427-20/234-25/50+雙工器KR Electronics
發布時間：2024-05-31 08:39:12 瀏覽：711
KR Electronics 3427-20/234-25/50+雙工器是一款工作在19.95MHz和233.9MHz的表面貼裝雙工器。這種雙工器的設計旨在為表面貼裝應用提供有效的頻率分離，且能適應50歐姆的負載。如有需要，也可提供其他頻率的選擇。
| Parameter | Bandpass 1 | Bandpass 2 |
| Center Frequency (Fc） | 19.95 MHz | 233.9 MHZ |
| Ports | Port 1 to Port 2 | Port 1 to Port 3 |
| Insertion Loss at Fc | 1 dB max | 1 dB max |
| Source Impedance at Port 1 | 25Ω |
|
| Load Impedance at Port 2 | 50 Ω |
|
| Load Impedance at Port 3 | 50 Ω |
|
| 3 dB Bandwidth | Approximately 10 MHz | Approximately 81 MHz |
| Loss at 250 MHz | 75 dB min |
|
| Loss at 19.95 MHz |
| 80 dB min |
| DC Blockin | No DC path to Ground all Ports
No DC path from Port 1 to Port 2 | No DC path to Ground all Ports
No DC path from Port 1 to Port 3 |
該雙工器的特點包括：
- 工作頻率：19.95MHz和233.9MHz
- 源阻抗為25歐姆
- 負載阻抗為50歐姆
- 表面貼裝設計
- 其他頻率可供請求
典型的性能表現在插入損耗和回波損耗的性能圖表中，確保了在整個頻譜范圍內信號分離最佳，信號損失最小。

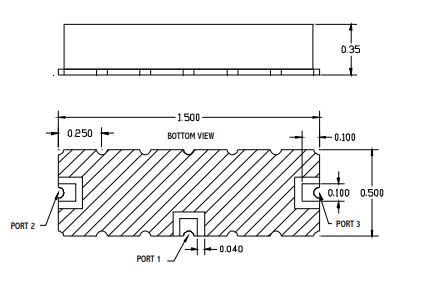

物理尺寸方面：
- 表面貼裝包裝
- 尺寸：請參閱提供的圖表以獲取詳細尺寸
- 引腳溫度公差：260°C下10秒
這款雙工器非常適合需要精確頻率分離且最小化信號損失的應用，并且設計用于易于集成到各種電子系統中。
