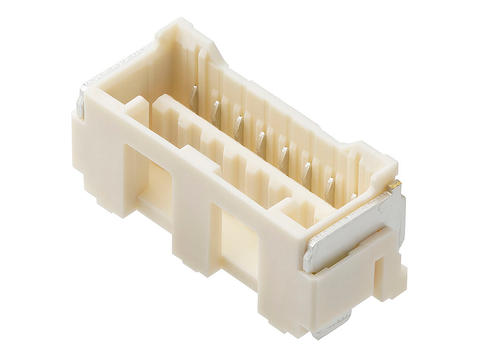

5025840560線對板連接器Molex莫仕
發布時間:2024-06-07 09:05:24 瀏覽:5586
Molex莫仕的5025840560線對板連接器是一款高性能的電子連接解決方案,專為在電路板上實現可靠和持久的電氣連接而設計。以下是該連接器的詳細介紹:
產品特性:
觸點材質:該連接器的5個觸點由銅合金制成,這種材料具有良好的導電性和耐用性。
電鍍處理:觸點在鎳層上鍍錫,這有助于提高連接器的耐腐蝕性和電氣性能。
身體方向:連接器具有筆直的身體方向,便于在電路板上的安裝和布局。
間距:間距為1.5 mm,這有助于在緊湊的空間內實現精確的連接。
排數:這是一個1排連接器,適用于單排電路布局。
性別類型:連接器為容器類型,即插座型。
電壓和電流額定值:最大額定電壓為100 V,每個觸點的最大額定電流為2 A,確保了連接器在高要求應用中的穩定性和安全性。
包裝和運輸:產品采用卷帶包裝,便于自動化裝配線上的高效安裝。
材料和顏色:連接器由米色樹脂制成,這有助于在視覺上區分不同的連接器類型。
工作溫度范圍:連接器的工作溫度范圍為-25至85 °C,確保在多種環境條件下都能穩定工作。
尺寸:連接器的長度為11.8毫米,高度為7.25毫米,深度為6.35毫米,緊湊的設計適合空間受限的應用。
端接方法:使用焊接端接方法,確保了電氣連接的可靠性和耐久性。
CLIK-Mate特性:
連接器類型:CLIK-Mate線對板連接器,具有1.50mm間距,適用于CLIK-Mate PCB插座。
安裝方式:表面貼裝技術,便于自動化生產和精確安裝。
鎖定機制:正向鎖緊設計,確保連接器在振動或沖擊環境下的穩定性。
包裝:帶拾放聚酰亞胺膠帶,便于在生產線上進行自動化拾取和放置。
電路數:5電路,適用于多電路應用。
耐久性:最大插拔次數為30次,確保了連接器的使用壽命。
配接高度:9.70毫米,適合多種電路板設計。
電鍍配合:錫電鍍,提高了連接器的電氣性能和耐腐蝕性。
溫度范圍:工作溫度范圍擴展至-40°至+105°C,適用于更廣泛的工作環境。
深圳市立維創展科技提供Molex(莫仕)連接器,擁有大量型號庫存,原裝現貨,并具備國內外優勢渠道、價格優勢,歡迎咨詢。
詳情了解Molex(莫仕)連接器請聯系立維創展!
