PI3301-00-LGIZ DC-DC降壓穩壓器VICOR
發布時間:2024-06-19 08:50:04 瀏覽:647

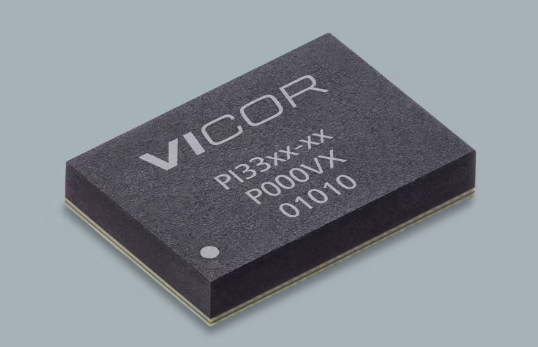

PI3301-00-LGIZ是VICOR一款高效率、寬輸入電壓范圍的DC-DC轉換器。它集成了控制器、電源開關和支持組件,都封裝在一個高密度的系統級封裝(SiP)內。這種設計減少了所需的外部元件數量,提高了系統的整體效率和可靠性。
該產品的核心特性包括采用零電壓開關(ZVS)技術的高效率ZVS Buck拓撲,這有助于最小化開關損耗并提升電源效率。它支持8至36V的寬輸入電壓范圍,使其能夠適應多種電源環境。此外,PI3301-00-LGIZ具備快速瞬態響應能力,能夠迅速適應線路和負載的變化,確保系統的穩定性。
型號:
Part Number | Output Range | lour Max | Package | Transport Media | |
Set | Range | ||||
PI3301-00-LGIZ | 3.3V | 2.3-4.1V | 10A | 10x14mm 123-pin LGA | TRAY |
PI3302-00-LGIZ | 5.0V | 3.3-6.5V | 10A | 10x 14mm 123-pin LGA | TRAY |
PI3303-00-LGIZ | 12V | 6.5-13.0V | 8A | 10x14mm 123-pin LGA | TRAY |
PI3305-00-LGIZ | 15V | 10.0-16.0V | 8A | 10x14mm 123-pin LGA | TRAY |
輸出電壓方面,PI3301-00-LGIZ提供3.3V的固定輸出,同時支持2.3至4.1V的可設置電壓范圍,確保了輸出電壓的精確性和穩定性。用戶還可以調整軟啟動和輸出電壓跟蹤功能,增加了系統的靈活性和易用性。此外,該穩壓器支持通過單線進行電流共享的并聯能力,方便用戶擴展系統。
為了保障系統的安全性,PI3301-00-LGIZ配備了過壓/欠壓鎖定保護(OVLO/UVLO)、過壓保護(OVP)、過溫保護(OTP)以及快速和慢速電流限制等多重保護功能。其最大輸出電流為10A,足以滿足大多數應用的需求。
應用方面,PI3301-00-LGIZ非常適合需要高效率電源供應的電子系統,以及使用高壓電池的應用。其封裝為10x14x2.6mm的LGA SIP,具有小尺寸和高可靠性的優點。
