SF3321-60032 1.85mm母頭無焊LiteTouch PCB連接器AMPHENOL
發布時間:2024-08-30 09:52:26 瀏覽:5503

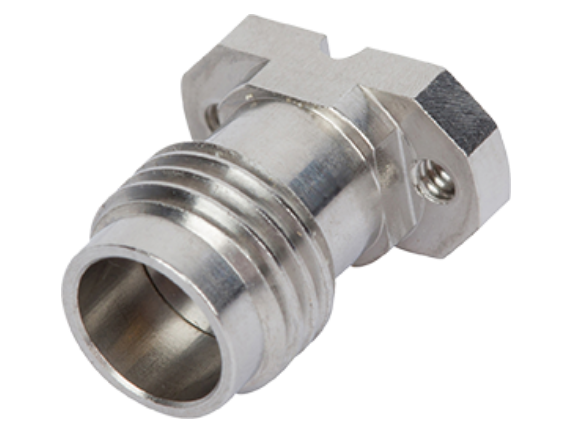

SF3321-60032 1.85mm母頭無焊LiteTouch PCB連接器是由Amphenol公司生產的一款高性能射頻連接器。以下是其詳細介紹:
SV P/N | DESCRIPTION | PCB THICKNESs | (L) |
SF3321-60032-1S | INCL.2 EA(.188)SCREWS | 016 TO.123 | .188 |
SF3321-60032-2S | INCL.2 EA(.250)SCREWS | 078 TO.185 | .250 |
SF3321-60032-3S | INCL.2 EA(.438)SCREWS | .266 TO.373 | .438 |
SF3321-60032 | NOSCREWS | 005 TO.373 | N/A |
基本信息
系列名稱:LiteTouch
RF系列:1.85 mm
方向:直身(Straight)
性別:母頭(Jack, Female)
耦合方式:螺紋(Threaded)
終端風格:無焊(Solder-free)
主體風格:2孔(2 Hole)
安裝類型:PCB垂直發射(PCB Vertical Launch)
端口數量:單個(Single)
表面處理:鈍化(Passivated)
電氣特性
頻率范圍:DC 至 65.0 GHz
阻抗:50 ohms
屏蔽效果:≥ -100 dB
介電耐壓:500 VRMS
電壓駐波比(VSWR):1.30:1 從DC 至 65.0 GHz
插入損耗:0.04 X SQRTF(F in GHz)
機械特性
配對循環次數:500次
配對扭矩:5 - 7 in-lbs
互配性:2.4mm
環境特性
溫度范圍:-65°C 至 +165°C
振動:符合MIL-STD-202, Method 204, Condition D
腐蝕(鹽霧):符合MIL-STD-202, Method 101, Condition B
沖擊:符合MIL-STD-202, Method 213, Condition I
濕度抵抗:符合MIL-STD-202, Method 106, 無第7B步
氣壓(海拔):符合MIL-STD-202, Method 105, Condition C, 70k Ft.
熱沖擊:符合MIL-STD-202, Method 107, Condition B
材料與表面處理
主體與插頭:不銹鋼,符合AMS 5640, 合金UNS S30300, 類型1或ASTM A582, 類型303, 條件A
接觸點:鈹銅,符合ASTM B196, 合金號UNS C17300, TD04
絕緣體:PEI(ULTEM 1000),符合ASTM D5205
螺絲:300系列不銹鋼
表面處理:主體、插頭與螺絲:鈍化,符合AMS 2700;接觸點:金,符合ASTM B488, 類型II, 代碼C, 等級.76, 覆蓋鎳,符合AMS-QQ-N-290, 等級1, 最小厚度0.00005"
