LTM4673四路輸出μModule穩壓器ADI-LINEAR
發布時間:2024-09-24 09:22:34 瀏覽:5291

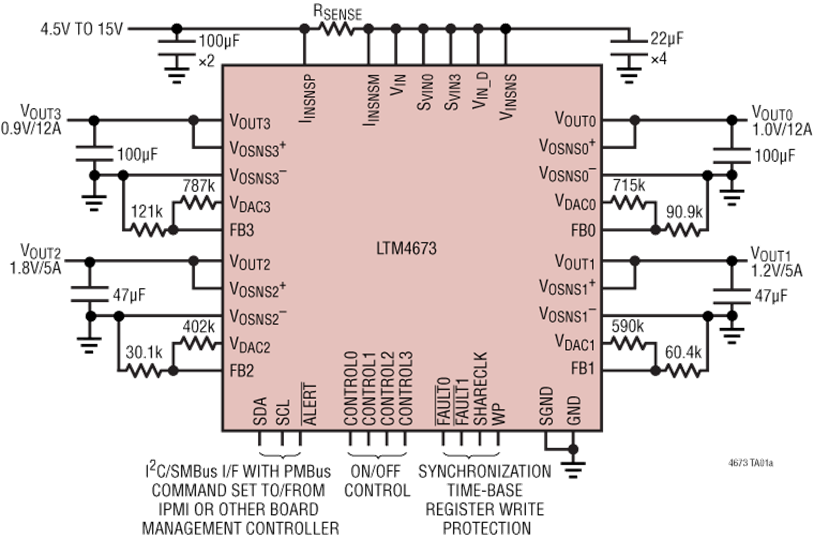

LTM4673是一款集成4通道電源系統管理器的四通道輸出穩壓器,為開關模式DC/DC降壓μModule(電源模塊)類型,具備雙通道12A和雙通道5A的輸出能力,可用于排序、伺服、裕量調節、監控、故障管理、遙測及故障日志創建等操作。其工作的輸入電壓范圍為4.5V 15V,其中12A通道輸出電壓范圍是0.6V 3.3V,5A通道為0.6V 5.5V,只需大容量輸入和輸出電容即可。
LTM4673有雙線式串行接口,能精確進行輸出裕量調節、微調以及可編程的上電和關斷時序控制。其內部的16位ΔΣ ADC可監控輸入及全部四個輸出的電壓、電流和溫度,并且可對四個輸出通道的過流、欠流、電壓、溫度閾值限制以及輸入的過壓和欠壓進行故障編程。
該穩壓器采用16mm×16mm×4.72mm的BGA封裝,端子表面符合RoHS標準。
應用領域:
電信、網絡和工業設備。
多軌負載點調整。
FPGA、DSP和ASIC應用。
特性如下:
四路輸出(雙路12A和雙路5A)的降壓μ模塊穩壓器且帶有數字接口。
輸入電壓范圍寬,達4.5V 15V。
12A雙通道直流輸出范圍為0.6V 3.3V,5A雙通道為0.6V 5.5V。
總輸出電壓調節精度為±0.5%。
在±12A通道中有5%的電流回讀精度。
具備400kHz的PMBus兼容I2C串行接口。
集成16位ΔΣ ADC,可準確監控相關電壓、電流和溫度。
每個通道的輸出電壓調整、排序和裕度可數字編程。
具備警告和故障處理功能,板載EEPROM用于故障日志記錄。
擁有雙路真差分傳感放大器。
可實現更高輸出電流的并行輸出。
與四路輸出LTM4671非PSM兼容,為插入式引腳μ模塊調節器。
