RDH30072WS12 DC-DC電源模塊XP power
發布時間:2024-10-08 09:19:39 瀏覽:5291

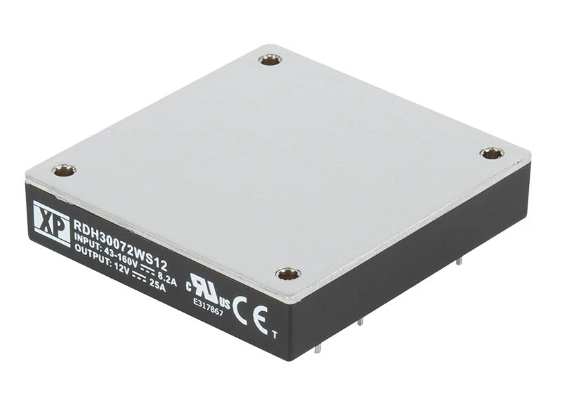

RDH30072WS12 DC-DC電源模塊是由XP Power公司生產的一款300W半磚底板冷卻的DC-DC轉換器,屬于RDH300系列,專門為鐵路應用設計。該模塊支持72和110VDC的輸入電壓,適用于鐵路牽引電池,并且具有43至160VDC的寬輸入范圍。
該系列轉換器符合EN50121-3-2和EN50155標準,這些標準是針對鐵路牽引和滾動車輛上使用的電子設備制定的。RDH300系列轉換器與推薦的過濾組件結合使用時,能夠滿足鐵路行業的嚴格要求。
RDH30072WS12模塊采用行業標準的1/2磚封裝,尺寸為2.4 x 2.28 x 0.5英寸(61.0 x 57.9 x 12.7毫米),適合安裝在空間受限的環境中。它具有-40°C至+100°C的寬工作溫度范圍,能夠在極端氣候條件下穩定運行。
該模塊提供了全面的保護功能,包括輸入欠壓鎖定(UVLO)、輸出短路保護、輸出過壓保護和過溫保護。此外,它還支持輸出電壓微調±10%,以及遠程開關和遠程感應功能。
RDH30072WS12 DC-DC電源模塊通常用于鐵路牽引和滾動車輛中的各種系統,如火車警告和保護系統、門控制、通信系統、視頻監控、訪問和售票機、驅動控制、電源控制、乘客信息系統以及內部和外部照明等。
型號:
Input Voltage | Output Voltage | Output Current | Input Current | Ripple & noisel) | Efficiency2 | Max.capacitive load | Model Number | |
No Load | Full Load | |||||||
43-160V | 5V | 60.00 A | 10 mA | 3.100 A | 120 mV | 88% | 10000 μF | RDH30072WS05 |
12V | 25.00 A | 10 mA | 3.030 A | 150 mV | 90% | 8800μF | RDH30072WS12 | |
24V | 12.50 A | 10 mA | 3.064 A | 240 mV | 89% | 4700μF | RDH30072WS24 | |
28V | 10.70 A | 10 mA | 3.064 A | 280 mV | 89% | 3300μF | RDH30072WS28 | |
48V | 6.25 A | 10 mA | 3.064 A | 480 mV | 89% | 2200 μF | RDH30072WS48 |
深圳市立維創展科技有限公司授權代理銷售XP POWER電源模塊產品。產品包括:AC-DC電源、DC-DC轉換器、高壓AC-DC電源、高壓DC-DC轉換器、射頻電源系統、三相電源。歡迎咨詢。
