?XC9286系列降壓同步整流DC/DC轉換器
發布時間：2024-12-04 17:08:25 瀏覽：580
XC9286系列是款內嵌P端面驅動FET和N端面驅動FET的1.0A同步整流降壓DC/DC轉換器。

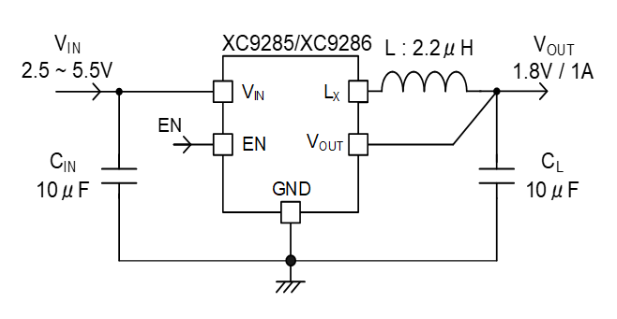

XC9286系列降壓同步整流DC/DC轉換器輸出電壓能夠在 0.8V 至 3.6V 范圍之內以 0.05V 間隔進行相應設置。僅有的外部裝置是電感線圈和電容器。
HiSAT-COT操控的高速瞬態響應技術能夠在負載震蕩期間將輸出電壓降到最低，特別適合FPGA和需要輸出電壓可靠性的設備等瞬時負載波動較大的應用領域。
根據應用，可以通過 SOT-25 和 USP-6C 中選擇封裝。
特征
輸入電壓 2.5V ~ 5.5V
輸出電壓范圍 0.8V~ 3.6V (±2.0%)
輸出電流 1.0A
頻率范圍 1.2MHz
效率 92%
(VIN=3.8V，VOUT=1.8V，IOUT=200mA)
電流損耗 15μA
制動方式 HiSAT-COT操控
PWM/PFM自動調整操控
保護裝置 熱關斷
電流限制
短路保護（B型）
功能 軟啟動
UVLO
CL放電（B型）
輸入輸出電容 兼容陶瓷電容
工作溫度 -40℃ ~ 105℃
深圳市立維創展科技有限公司優勢分銷TOREX電源器件，大量現貨庫存，歡迎咨詢。
型號 | 類型 | 輸出電壓 | 工作頻率 | 封裝 |
XC9286A08CMR-G | 無CL放電，無短路保護 | 0.8V | 1.2MHz | SOT-25 |
XC9286A0LCMR-G | 無CL放電，無短路保護 | 0.85V | 1.2MHz | SOT-25 |
XC9286A09CMR-G | 無CL放電，無短路保護 | 0.9V | 1.2MHz | SOT-25 |
XC9286A0MCMR-G | 無CL放電，無短路保護 | 0.95V | 1.2MHz | SOT-25 |
XC9286A10CMR-G | 無CL放電，無短路保護 | 1V | 1.2MHz | SOT-25 |
XC9286A1ACMR-G | 無CL放電，無短路保護 | 1.05V | 1.2MHz | SOT-25 |
XC9286A11CMR-G | 無CL放電，無短路保護 | 1.1V | 1.2MHz | SOT-25 |
XC9286A1BCMR-G | 無CL放電，無短路保護 | 1.15V | 1.2MHz | SOT-25 |
XC9286A12CMR-G | 無CL放電，無短路保護 | 1.2V | 1.2MHz | SOT-25 |
XC9286A1CCMR-G | 無CL放電，無短路保護 | 1.25V | 1.2MHz | SOT-25 |
XC9286A13CMR-G | 無CL放電，無短路保護 | 1.3V | 1.2MHz | SOT-25 |
XC9286A1DCMR-G | 無CL放電，無短路保護 | 1.35V | 1.2MHz | SOT-25 |
XC9286A14CMR-G | 無CL放電，無短路保護 | 1.4V | 1.2MHz | SOT-25 |
XC9286A1ECMR-G | 無CL放電，無短路保護 | 1.45V | 1.2MHz | SOT-25 |
XC9286A15CMR-G | 無CL放電，無短路保護 | 1.5V | 1.2MHz | SOT-25 |
XC9286A1FCMR-G | 無CL放電，無短路保護 | 1.55V | 1.2MHz | SOT-25 |
XC9286A16CMR-G | 無CL放電，無短路保護 | 1.6V | 1.2MHz | SOT-25 |
XC9286A1HCMR-G | 無CL放電，無短路保護 | 1.65V | 1.2MHz | SOT-25 |
XC9286A17CMR-G | 無CL放電，無短路保護 | 1.7V | 1.2MHz | SOT-25 |
XC9286A1KCMR-G | 無CL放電，無短路保護 | 1.75V | 1.2MHz | SOT-25 |
XC9286A18CMR-G | 無CL放電，無短路保護 | 1.8V | 1.2MHz | SOT-25 |
XC9286A1LCMR-G | 無CL放電，無短路保護 | 1.85V | 1.2MHz | SOT-25 |
XC9286A19CMR-G | 無CL放電，無短路保護 | 1.9V | 1.2MHz | SOT-25 |
XC9286A1MCMR-G | 無CL放電，無短路保護 | 1.95V | 1.2MHz | SOT-25 |
XC9286A20CMR-G | 無CL放電，無短路保護 | 2V | 1.2MHz | SOT-25 |
