?CHA6682-98F高功率放大器

發布時間：2024-12-18 17:19:58 瀏覽：436

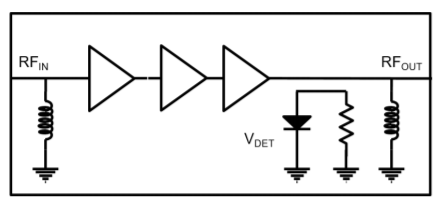

CHA6682-98F是款作業在24至27.5GHz之間的三級高功率放大器，具備5W的飽和輸出功率和32%的功率額外效率。CHA6682-98F包含有功率檢測器。CHA6682-98F在20V/115mA靜態電流的常見電源下具備超出25dB的小信號增益值。CHA6682-98F專門用于電信網絡應用領域，特別適合各種微波射頻應用和軟件系統。CHA6682-98F選用穩固的GaN-on-SiC HEMT工藝技術，能作為帶BCB保護層的裸芯片應用。輸入輸出適配50?，并集成化ESD RF保護。

主要特征

頻率范圍：24-27.5GHz

高輸出功率：5W

高PAE：32%

線性增益值：25dB

輸出功率檢測器

直流電偏置電壓：Vd=20V，Idq=115mA

封裝尺寸：2.5x1.6mm2

裸芯片形式適用

深圳市立維創展科技有限公司授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。

AMPLIFIER – HPA

Reference	RF Bandwidth (GHz)		Gain (dB)	IP3 (dBm)	P-1dB OUT (dBm)	Sat. Output Power (dBm)	PAE (%)	Bias (mA)	Case	Bias (V)
Reference	min	max	Gain (dB)	IP3 (dBm)	P-1dB OUT (dBm)	Sat. Output Power (dBm)	PAE (%)	Bias (mA)	Case	Bias (V)
CHA6682-98F	24	27.5	25	-	-	37	32 @ Psat	115	Die	20
