A2CP12028 COUGARPAK?放大器Teledyne防務電子
發布時間：2025-03-18 15:45:51 瀏覽：405
A2CP12028 COUGARPAK?放大器是一款由Teledyne防務電子制造的性能優越、穩定可靠的射頻和微波寬帶中功率放大器，適用于微波通信、雷達系統以及測試測量等多個領域。
基本參數
工作頻率范圍：6.0 至12.0 GHz。
增益：22.5 dB（典型值），在特定頻率范圍內可能有所變化。
最大輸入功率（CW）：20 dBm。
最大輸出功率：在1dB壓縮點處，不同頻率段有不同的輸出功率值，例如6~7 GHz時為+23.0 dBm，7~9 GHz時為+24.0 dBm，9~12 GHz時為+25.0 dBm。
最大工作電壓駐波比：1.9。
特性阻抗：50 Ω。

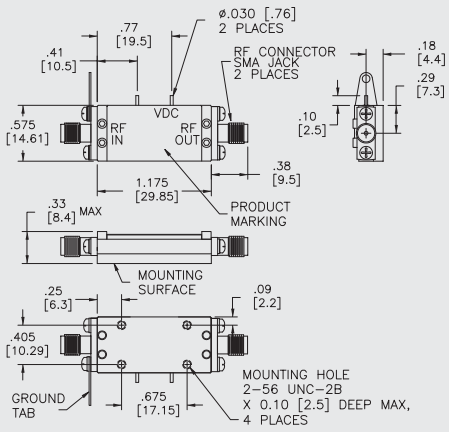

構造：同軸（COAXIAL）。
工作溫度：-55°C~85°C。
性能特點
高輸出功率：A2CP12028具有較高的輸出功率，能夠在寬帶范圍內提供穩定的信號放大。
高增益：增益達到22.5 dB，有助于信號在傳輸過程中的增強。
低噪聲：具有較低的噪聲系數，有助于減少信號傳輸過程中的噪聲干擾。
高反向隔離：提供高反向隔離，有助于防止信號反射和干擾。
寬工作溫度范圍：能夠在-55°C至85°C的寬溫度范圍內穩定工作，適應各種惡劣環境。
應用領域
微波通信：在微波通信網絡中，A2CP12028可用于放大射頻信號，有效補償信號傳輸過程中的衰減，確保長距離通信的信號強度與質量。
雷達系統：在雷達系統中，A2CP12028能夠增強雷達發射與接收信號的強度，從而增加雷達的探測距離和提高探測精度。
測試測量：在測試測量領域，A2CP12028可用于各種射頻和微波信號的測試與測量，提供準確可靠的測試結果。
深圳市立維創展科技是Teledyne防務電子的經銷商，提供Teledyne防務電子產品涵蓋LDMOS、GaN、GaAs和InP。Teledyne防務電子產品支持寬頻帶、窄帶、脈沖放大器，優勢渠道提供Teledyne防務電子訂貨，歡迎咨詢。
Frequency (Min.) | 6.0-12.0 GHz | 6.0-12.0 GHz | 6.0-12.0 GHz |
Small Signal Gain (Min.) | 24.5 dB | 23.0 dB | 22.5 dB |
Gain Flatness (Max.) | ±1.2 dB | ±1.5 dB | ±1.6 dB |
Noise Figure (Max.) | 3.3 dB | 3.8 dB | 4.5 dB |
SWR (Max.) Input/Output | 1.6:1 | 1.8:1 | 1.9:1 |
Power Output (Min.) @ 1dB comp. |
|
|
|
6.0 - 7.0 GHz | +23.0 dBm | +21.0 dBm | +20.5 dBm |
7.0 -9.0 GHz | +24.0 dBm | +22.5 dBm | +22.0 dBm |
9.0 -12.0 GHz | +25.0 dBm | +23.5 dBm | +23.5 dBm |
Reverse Isolation | 45.0 dB | — | — |
DC Current (Max.) | 162 mA | 170 mA | 175 mA |
