?MUN12AD01-SG替代ADP2388,ADP2389,TPSM82901,TPS82150,LMZ21701,LMZ12001
發布時間：2025-04-30 16:39:27 瀏覽：161

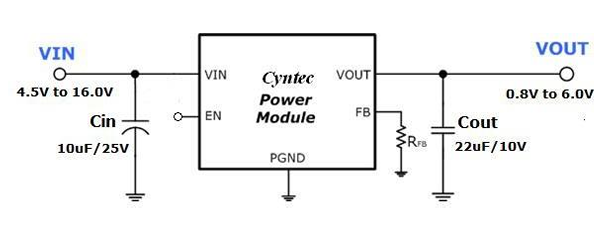

MUN12AD01-SG是Cyntec推出的一款非隔離型DC-DC轉換器，憑借其高集成度、寬輸入電壓范圍和緊湊封裝，為工程師提供了靈活、經濟的替代方案，尤其適合空間受限且追求高效能的工業、消費類電子產品。其兼容性和成本優勢，助力加速產品開發并降低BOM成本。
成為替代ADP2388,ADP2389,TPSM82901,TPS82150,LMZ21701,LMZ12001電源模塊的理想選擇。
參數對比
參數 | MUN12AD01-SG | TPSM82901 | TPS82150 | LMZ21701 | LMZ12001 | ADP2388 | ADP2389 |
制造商 | Cyntec | TI | TI | TI | TI | ADI | ADI |
最大輸出電流 | 1A | 1A | 1A | 1A | 1A | 1A | 1A |
輸入電壓范圍 | 4.5V - 16V | 3V - 17V | 3V - 17V | 3V - 17V | 4.5V - 20V | 4.5V - 18V | 4.5V - 18V |
輸出電壓范圍 | 0.8V - 6V | 0.4V - 5.5V | 0.9V - 6V | 0.9V - 6V | 0.8V - 6V | 0.8V - 5.5V | 0.8V - 5.5V |
封裝尺寸 | 3.9mm × 2.6mm × 1.7mm | 3.0mm × 2.8mm × 1.6mm | 3.0mm × 2.8mm × 1.5mm | 3.5mm × 3.5mm × 1.75mm | 10.16mm × 13.77mm × 4.57mm | 3.2mm × 3.2mm | 3.2mm × 3.2mm |
工作溫度范圍 | -40°C to 85°C | -40°C to 125°C | -40°C to 125°C | -40°C to 125°C | -40°C to 125°C | -40°C to 125°C | -40°C to 125°C |
開關頻率 | 1.5MHz | 1MHz | 1MHz | 1MHz | 1MHz | 1.5MHz | 1.5MHz |
替代優勢
成本優勢：MUN12AD01-SG 的單價相比被替代模塊有顯著降低，且無需支付 TI 的 NRE 費用。批量采購時，整體 BOM 成本可壓縮 15% 以上。
供應鏈優勢：Cyntec 的交貨周期穩定在 4-8 周，部分型號可現貨供應，相比 ADI 和 TI 的交貨周期大幅縮短。
性能優勢：
集成優勢：MUN12AD01-SG 集成了 MOSFET 和補償電路，減少了外圍元件數量，簡化了設計。
替代注意事項
輸入電壓范圍：MUN12AD01-SG 的輸入電壓范圍為 4.5V - 16V，如果應用中輸入電壓低于 4.5V，可能需要搭配 LDO 或選擇其他型號（如 MUN3CAD03-SEC）。
溫度范圍：MUN12AD01-SG 的工作溫度范圍為 -40°C 至 85°C，相比 ADI 和 TI 的模塊（-40°C 至 125°C），在高溫應用中可能需要額外的散熱設計。
封裝適配：MUN12AD01-SG 的封裝尺寸為 3.9mm × 2.6mm × 1.7mm，與被替代的模塊略有不同，需要確認 PCB 布局是否兼容。
深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。目前，立維創展存有大批量Cyntec電源庫存，例如型號：MUN12AD03-SEC，MUN3CAD03-SE等。產品原裝原廠，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
