?CERNEX窄帶高功率放大器 - 機架式（CNP-R）
發布時間：2025-05-16 16:36:47 瀏覽：345

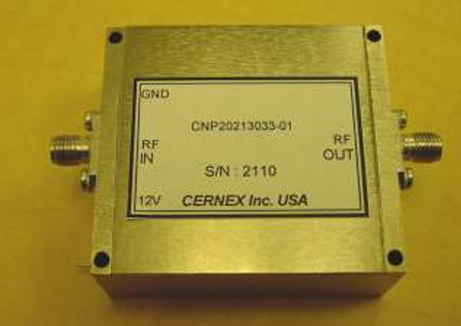

CERNEX窄帶高功率放大器 - 機架式（CNP-R）是CERNEX公司推出的寬帶大功率放大器，屬于CBP系列放大器中的機架安裝型（Rack Mount），CERNEX在射頻頻率范圍內生產寬帶高功率線性應用的固態線性設計。CERNEX窄帶高功率放大器利用功率MOSFET推挽器件，提供高增益、寬動態范圍、低失真和良好的線性。通過采用先進的寬帶射頻匹配網絡和組合技術、內置高質量電源、EMI/RFI濾波器和合格的組件，實現了卓越的性能、長期可靠性和高效率。
特征：
覆蓋范圍從1MHz到45.0 GHz
高達1000瓦的輸出功率（在1dB壓縮點）
單偏壓（+15VDC和+28VDC）電源
緊湊/堅固的薄膜結構
經濟價格
應用領域
l 實驗室測試：作為通用高功率實驗室射頻源，滿足多種測試需求，如信號放大、功率測試等。
l 射頻分配網絡：在射頻分配網絡中作為驅動放大器，確保信號的高效傳輸和分配。
l 高功率驅動：適用于需要高功率驅動的應用場景，如雷達系統、通信基站等。
深圳市立維創展科技有限公司授權代理CERNEX銷售，期待與業界合作，歡迎咨詢。
*詳情了解更多CERNEX寬帶高功率放大器型號請聯系客服！！！
型號 | 頻率范圍 (MHz) | 增益 (dB) | SS 平坦度 (+/- dB) | NF (dB) | P1dB (dBm) | IP3 (dBm) | VSWR (In/Out Max.) | VAC (100-260V Max.) | 封裝類型 |
CNPH1V36463R | 1.5-31.5 | 64 | 2.0/0.5 | 10(Typ) | 63 | 72 | 2:1(Typ) | 8000 | 17 x 14 x 22 |
CNPH1V35453R | 1.5-32 | 54 | 1.5 | 10 | 53 | 58 | 2:1(Typ) | 800 | 19 x 5.25 x 22 |
CNPH1V35656R | 1.5-32 | 56 | 1.5 | 10 | 56 | 65 | 2:1(Typ) | 1875 | 19 x 5.25 x 22 |
CNPH1V36058R | 1.5-32 | 60 | 1.5 | 10 | 58.5 | * | 2:1(Typ) | 3400 | 19 x 8.75 x 22 |
CNPV2H55653R | 2-5 | 56 | 1.0 | 12 | 53 | 56 | * | 1200(Typ) | 19 x 3.5 x 18 |
CNPV3U42453R | 30-400 | 24 | 1.5 | 10 | 53 | 61 | * | 400 | 19 x 5.25 x 22 |
CNPV3U44543R | 30-400 | 54 | 1.5 | 10 | 53 | 61 | * | 1400 | 19 x 5.25 x 22 |
CNPV3U46543R | 30-400 | 56 | 1.5 | 10 | 54.5 | 63 | 2:1 | 2000 | 19 x 8.25 x 22 |
CNPU1U25654R | 100-250 | 56 | 1.5 | 10(Typ) | 54.5 | 62 | * | 1800 | 19 x 5.25 x 22 |
CNPU1U28058R | 100-250 | 60 | 1.5 | 10(Typ) | 58.5 | 55 | 2:1 | 3000 | 19 x 8.75 x 22 |
CNPU3U74645R | 350-760 | 46 | 1.5 | 10 | 45 | 55 | 2:1 | 250 | 19 x 3.5 x 18 |
CNPU3U75049R | 370-760 | 50 | 1.5 | 10 | 49 | 58 | 2:1 | 400 | 19 x 5.25 x 22 |
CNPU4U4250R | 400-450 | 42 | 1.0 | 20(Typ) | 50 | * | 2:1(Min) | 1100 | 19 x 5.25 x 22 |
CNPU4U4465R | 400-450 | 46 | 1.0 | 10 | 56 | * | 2:1(Min) | 2300 | 19 x 5.25 x 22 |
CNPU4U4865R | 400-450 | 60 | 1.0 | 10 | 58.5 | 68 | -10(Min) | 3800 | 19 x 8.75 x 22 |
CNPU4U5453R | 400-500 | 54 | 1.0 | 10 | 53 | 63 | -10(Min) | 1500 | 19 x 5.25 x 22 |
CNPU4U5659R | 400-550 | 60 | 1.0 | 10 | 59 | 69 | -10(Max) | 5000 | 17 x 14 x 22 |
CNPU8U6059R | 800-900 | 60 | 2.0 | 10(Typ) | 59 | 69 | * | 5000 | 17 x 14 x 22 |
CNPU8015252R | 800-1000 | 52 | 1.0 | 10 | 52 | 62 | -10(Max) | 800 | 19 x 5.25 x 22 |
CNPU19204040R | 19800-20000 | 40 | 0.5 | - | 40 | 48 | 2:1 | 450 | 19 x 17.5 x 9.3 |
