?Q3XG-1500R-SMA混合耦合器Electro-Photonics

發布時間：2025-05-26 16:46:29 瀏覽：221

Q3XG-1500R-SMA是由Electro-Photonics生產的一款 90° 四分之一波長混合耦合器，采用先進微帶線設計，工作頻率覆蓋1.5GHz核心頻段，有低插入損耗（<0.5dB）、高隔離度（>20dB）優勢，創新多層介質基板結構帶來優異幅度平衡與相位一致性（相位差90°±5°）。Q3XG-1500R-SMA外殼用鋁合金一體化成型并做防腐蝕處理，SMA接口鍍金，保證性能與信號傳輸質量。在5G基站建設中，Q3XG-1500R-SMA適應性強，尺寸緊湊適合陣列天線系統，寬溫工作范圍滿足戶外設備需求，還能提高毫米波中繼和室內分布系統的信號覆蓋均勻性。

技術規格

頻率范圍：1000 MHz 至 2000 MHz。

插入損耗：最大 0.2 dB。

隔離度：30 dB。

功率容量：最大 65 W。

駐波比：最大 1.2:1。

幅度平衡：±0.5 dB。

相位平衡：±3°。

尺寸：1.60 x 13.20 x 15.75 mm。

工作溫度范圍：-55°C 至 +85°C。

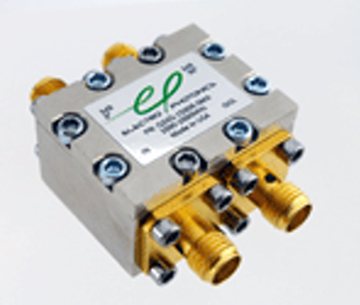

Q3XG-1500R-SMA

特征

低插入損耗

高隔離度

低振幅平衡

低駐波比

緊湊、低調

堅固的鋁制外殼

高性能SMA連接器

應用

信號分割/組合

天線波束形成網絡

平衡放大器電路

I/Q調制器/解調器

模擬移相器

微波混合器

分流器/合路器

Electro-Photonics擁有25年的被動射頻元件設計與制造經驗，產品涵蓋混合和定向耦合器、功分器、濾波器、測試板、隔離器、環形器等產品。深圳市立維創展科技有限公司代理分銷Electro-Photonics產品。如若需要Electro-Photonics微波，歡迎咨詢！！！

頻率 (MHz)	功率 (W)	部件編號	插入損耗 (dB)	幅度平衡 (dB)	隔離度 (dB)	電壓駐波比 (VSWR)	相位平衡	工作溫度 (°C)	ΘJC (°C/W)
1000-2000	65	Q3XG-1500R-SMA	0.2	± 0.5	30	1.2	± 3°	-40 至 +85	37
