?CMLB041B-1R0MS超薄型一體成型功率電感現貨庫存DELTA
發布時間：2025-07-02 16:43:36 瀏覽：18
CMLB041B-1R0MS 是臺達（DELTA）精心研發的一款超薄型一體成型功率電感（Power Choke），隸屬于高性能的CMLB041B系列，其通過先進的金屬壓粉鐵芯技術，使用表面貼裝（SMD）封裝形式，憑借出色的性能表現，在 DC/DC 轉換器、VRM（電壓調節模塊）等高頻率、大電流電源應用中得到廣泛的應用。
關鍵參數
電感值：1.0 μH（±20%）
直流電阻 (DCR)：典型值 42 mΩ，最高值 46.5 mΩ
額定電流 (Idc)：典型值 5.0 A，最高值 4.3 A（導致溫度升高約 40 °C）
飽和電流 (Isat)：典型值 5.5 A，最高值 5.0 A（電感值下降約 30%）

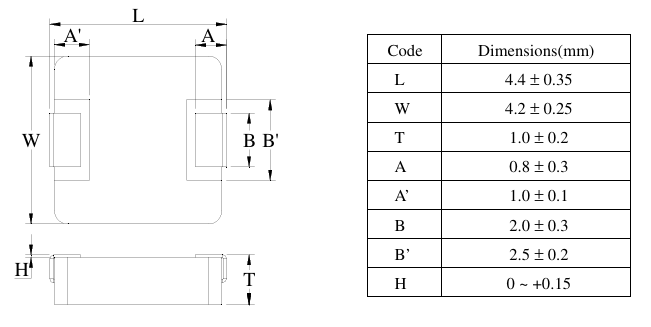

規格尺寸：4.4 mm × 4.2 mm × 1.2 mm（L×W×T）
操作溫度：-55 °C 至 +125 °C（部件溫度≤ 125 °C）
封裝：SMD，無鉛，滿足 RoHS
特點和優勢
- 低剖面：壁厚僅 1.2 mm，適用于空間受限的 PCB 設計
- 低損耗：金屬粉末芯 + 低 DCR，高頻率（1 MHz）下?lián)p耗小
- 高飽和電流：一體成型結構，磁飽和特性優異
- 高可靠性：100% 無鉛，滿足 RoHS，適用于嚴苛工業環境
典型應用
- 筆記本電腦 CPU 的 DC/DC 轉換器
- 服務器 VRM（電壓調節模塊）
- 薄型板載電源模塊
- 通訊設備、工業控制電源
深圳市立維創展科技有限公司以DELTA風扇大量現貨庫存為特色，以優勢的價格為客戶提供服務，歡迎咨詢。
Part Number | L0 Inductance (μH) @ (0A) | Rdc (mΩ) | Heat Rating Current DC Amps, Idc (A) | Saturation Current DC Amps, Isat (A) |
Typical | Maximum | Typical | Maximum | Typical | Maximum |
CMLB041B-R47MS | 0.47 | 17.5 | 19.6 | 6.4 | 5.7 | 7.4 | 6.7 |
CMLB041B-R68MS | 0.68 | 31.0 | 36.0 | 5.5 | 5.0 | 7.3 | 6.5 |
CMLB041B-1R0MS | 1.0 | 42.0 | 46.5 | 5.0 | 4.3 | 5.5 | 5.0 |
CMLB041B-1R5MS | 1.5 | 61.0 | 75.0 | 3.6 | 3.4 | 4.6 | 4.0 |
CMLB041B-2R2MS | 2.2 | 75.4 | 83.0 | 3.3 | 2.8 | 3.8 | 3.4 |
CMLB041B-4R7MS | 4.7 | 171.0 | 193.0 | 2.0 | 1.8 | 2.8 | 2.2 |
CMLB041B-6R8MS | 6.8 | 320.0 | 368.0 | 1.7 | 1.5 | 2.2 | 1.9 |
CMLB041B-8R2MS | 8.2 | 420.0 | 480.0 | 1.5 | 1.3 | 1.9 | 1.6 |
