LWH05060YAH國產電源模塊：PTH05060YAH的高效替代方案
發布時間：2025-07-08 16:43:31 瀏覽：8
在復雜數字系統電源設計中，TI（德州儀器）的PTH05060YAH模塊因穩定性適用DDR/QDR內存總線終端供電系統而廣泛使用，但隨著國產電源技術的發展，Leadway推出的LWH05060YAH可無縫替代原型號，二者在電氣性能、封裝尺寸及應用領域上高度兼容，且國產方案在成本、供應鏈穩定性和適應能力方面更具有優勢。
參數對比
參數 | LWH05060YAH | PTH05060YAH |
輸入電壓范圍 (V) | 4.5~5.5 | 4.5~5.5 |
輸出電壓范圍 (V) | 0.55 ~ 1.8 | 0.55 ~ 1.8 |
輸出電流 (A) | 10 | 10 |
最大輸出功率 (W) | 18 | 18 |
工作溫度范圍 (℃) | -40 ~ 231 | -40 ~ 85 |
效率 (%) | 86 | 最高可達 91 |
封裝類型 | 10-DIP | 10-DIP |
封裝尺寸 (mm) | 25.4 x 15.7 x 8.9 | 25.4 x 15.7 x 8.9 |
隔離電壓 (V) | 通常為 1500V DC | 通常為 1500V DC |
保護功能 | 過壓、欠壓、過流等 | 過壓、欠壓、過流等 |
替代可行性
電氣性能兼容
l 輸入/輸出電壓、電流、效率等關鍵參數匹配，滿足高頻率 DC-DC 轉換器、VRM（電壓控制模塊）等場景需求。
l 輸出電壓可調功能（通過電阻設置）與 PTH05060YAH 一致，適用靈活配置。
成本與供應鏈優勢
l 價格優勢：Leadway 作為國產廠商，LWH05060YAH 價格低于國外品牌，批量采購成本優勢明顯。
l 供應鏈穩定性：國產方案減少對進口芯片的依賴，避免缺貨風險，適用于長期性生產計劃。
應用領域

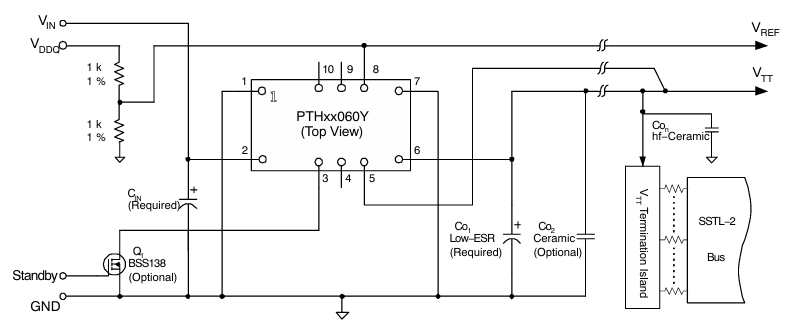

兩者均適用于多處理器系統、DSP、微控制器供電、DDR/QDR 存儲器總線終端等場景，LWH05060YAH 在溫度適應能力（如 LWH05060WAH 溫度范圍達 -40℃~116℃）和能效等級上表現更優質。
選型建議
l 直接替代：若原設計使用 PTH05060YAH，LWH05060YAH 可直接替換，無需調整電路設計或 PCB 布局。
l 性能升級：對能效比、溫度適應能力有更高要求的場景，推薦選擇LWH05060YAH 或其同類產品（如 LWH05060WAH）。
l 成本敏感項目：國產方案可減少 BOM 成本 20%~30%，適用于批量化生產。
深圳市立維創展科技有限公司擁有20年電子元器件技術積累，專業的產品研發和品質團隊，造就Leadway電源模塊產品。以技術創新為核心，做最適合市場需求的產品規格。產品對標美系、日系，實現pin &pin替換如需要任何技術支持，或產品咨詢，歡迎咨詢。
PTHXX060Y系列DC-DC轉換器的產品列表：
輸入電壓 | 部件編號 | 描述 | 無鉛和符合RoHS標準 | 機械封裝 |
3.3 V | PTH03060YAH | 水平通孔 | 是 | EUW |
PTH03060YAS | 標準SMD | 否 | EUY |
PTH03060YAZ | 可選SMD | 是 | EUY |
5 V | PTH05060YAH | 水平通孔 | 是 | EUW |
PTH05060YAS | 標準SMD | 否 | EUY |
PTH05060YAZ | 可選SMD | 是 | EUY |
12 V | PTH12060YAH | 水平通孔 | 是 | EUW |
PTH12060YAS | 標準SMD | 否 | EUY |
PTH12060YAZ | 可選SMD | 是 | EUY |
