MSC60-9S醫療ITE電源模塊ARCH
發布時間：2024-09-23 09:02:55 瀏覽：5311

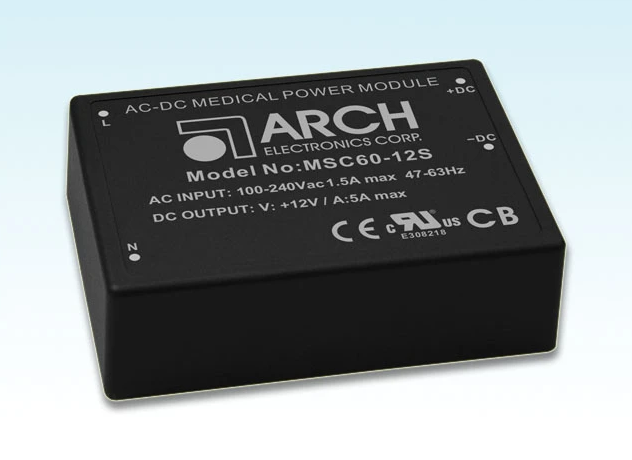

MSC60-9S醫療ITE電源模塊ARCH是一款專為醫療和信息技術設備設計的高性能電源模塊。該模塊以其超緊湊的尺寸、廣泛的輸入范圍和卓越的性能特點，在電源解決方案領域中脫穎而出。
主要規格：
輸出功率：60W
尺寸：3.5英寸 x 2.5英寸 x 1.09英寸(89.0毫米 x 63.5毫米 x 27.6毫米)
輸入電壓：90至264VAC
輸出電壓：5VDC, 9VDC, 12VDC, 15VDC, 24VDC
I/O隔離：4000VAC
工作溫度：-40°C至+80°C
主要特點：
超緊湊型設計：可直接安裝在PCB上，節省空間。
通用輸入范圍：90-264VAC，適應全球不同地區的電源標準。
低空載功耗：< 0.3瓦，節能高效。
自然空氣對流冷卻：無需額外冷卻系統，降低成本。
低漏電流：< 0.1mA / 264 VAC，確保使用安全。
寬工作溫度范圍：-40°C至+80°C，適應極端環境。
低紋波和噪聲：提供穩定的電源輸出。
隔離等級 II：增強安全性能。
可選螺絲端子：方便安裝和維護。
性能參數：
空載電源：< 0.3W
線路調整率：±0.5%
負載調整率：±1%
紋波和噪聲：5S和9S輸出時為100mV (Vp-p)，其他輸出為1% Vout
| Model No (Single Output) | MSC60-58 | MSC60-98 | MSC60-128 | MSC60-15S | MSC60-24S |
| Max output wattage (W) | 51W | 60W |
| input | Voltage | 90-264 VAC or 120-370 VDC,"N"to DC*+*;"L"to DC*-“ |
| Frequency(Hz | 47-440 Hz |
| Current(Full load) | 1.5 Amax. (115 VAC)/1A max. (230 VAC) |
| Inrush current (<2ms,Cold Start) | 55Amax. (115VAC)/95 A max. (230 VAC) |
| Leakage Current | <0.1mA/264 VAC (Touch Current) |
| External fuse (recommend) | 3.15A,slow blow type |
| Output | Voltage (VDC.) | 5.1V | 9V | 12V | 15V | 24V |
| Voltage set accuracy | +2% |
| Current (mA)max | 10,000 | 6666 | 5000 | 4000 | 2500 |
| Maximum Capacitive Load (at 230 VAC) | 10000uF | 5000uF | 5000uF | 4000uF | 2000uF |
| Line regulation(typ-) | 0.5% |
| Load regulation(1-100%)(typ-) | 1.5% | 1% |
| Rlpple &Nolse (max) (Note1) | 100mV(Vp-p | 1%ofVout |
| Eficiency (at 230 VAC) | 86% | 87% | 88% | 86% | 87% |
| Hold-up tme | 10ms min |
| Protection | Over current protecton | Automatic recovery |
| Over voltage protection | Zener dode camp |
| Short circuit protection | Automatic recovery |
| solation | Input-Output (VAC) | 4000V |
| Environment | Operating temperature | -40°℃...+80℃ (with derating) |
| Storage temperature | -40°℃..+90℃ |
| Max Case Operating Temperature | Under 115 VAC 73℃,others 80℃ |
| Temperature coefficlent | ±0.05%/°C |
| Altitude During Operation | 5000m |
| Humldity | up to 95%RH |
| MTBF | 200,000 h-400.000 h@25℃ |
| Atmospheric Pressure | 540 hPa to 1060 hPa |
| Physical | Dimensions (LxWxH) | 3.5x2.5x1.09 Inches(89.0x63.5x27.6 mm)
Tolerance ±0.5 mm,Height Tolerance±1 mm |
| Case Matera | Plastic resin (flammabilityto UL94V-0) |
| Weight | 260 g |
| Cooling method | Free air convection |
深圳市立維創展科技授權代理ARCH電源模塊產品，提供高效率，高品質與小尺寸特性的產品滿足市場趨勢和需求，并提供技術支持服務，歡迎咨詢。
